一、概述：

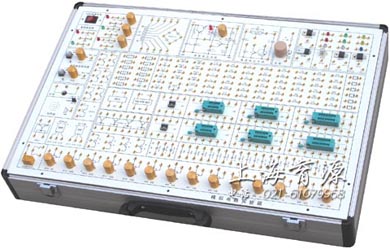

YYMD-XA6B 模拟电路实验箱是根据《高等工业学校电子技术基础》教学大纲中确定的教学实验要求为基础，汲取了众多专业教师的教学经验，并综合了众多同类产品的优点而设计的。它函盖了《模拟电子技术基础》课程全部实验内容，既为初学者提供了验证性实验电路，又为课程设计提供了扩展平台。
二、系统特点：
1.主板采用2mm厚印制线路板制成，正面印有元器件图形符号及相应的连线，反面为印刷线路，并焊好相关的元器件等；实验电路由学生按照实验原理图进行搭建，既培养了学生的独立思维能力及动手能力，也增强了该实验箱的适用性、扩展性。
2、大部分元器件安装在实验板反面，防止了学生对实验箱的人为损坏；
3、实验连线插孔采用叠插自锁式镀金插孔，通过焊接固定在实验板上，不松动，不氧化，寿命长，连接可靠，维修方便、简捷；
4、扩展实验区由有300多个可靠的圆孔镀银针孔组成，可接插电阻、电容、二极管、三极管，集成电路等，可进行课程设计实验。
5、电源输出均有过流保护，自动恢复功能。
6、实验箱由一体型铅合金型材制成，箱体牢固可靠，不变形，重量轻，绝缘安全性能好，开关箱盖方便可靠，外型美观，造型气派。
7、系统配有"电路设计与仿真软件--Electronics.Workbench.Multisim.v9.0"。帮助学生在自行设计实验电路时先进行仿真试验，以提高设计成功率。
8、每套设备均备有数量可以满足所有实验的实验连接线。
9、每套设备配备配套的实验项目指导书1本。
三、系统组成：
1、电源：交流输入：AC 220V±10%，50HZ
直流输出：(1)DC：±5V，DC I≥1A
(2)DC：±12V，DC I≥0.2A
(3)DC：＋1.3V～＋18V可调，DC I≥0.2A
以上五路输出均有过流保护，自动恢复功能
交流输出：提供0V、6V、10V、14V抽头一路及中心抽头17V两路低压交流电源(AC50Hz)，每路均有短路保护自动恢复功能；
2、直流电压信号源：双路 -0.5V～＋0.5V；-5V～＋5V两档连续可调.
3、主板上设有高可靠圆脚集成块插座：8P/2只、14P/2只、40P/1只。
4、主板上设有300多个可靠的圆孔镀银针孔，供插电阻、电容、电位器和三极管等。
5、主板上的固定实验器件有
（1）三端稳压块：如7805、7905、7812、7912、LM317各一只；
（2）电容器：100uF/35V 2只、220uF/35V 2只、470uF/35V 2只、0.1uF 1只、0.01uF
1只，
（3）三极管：3DG6、3DG12、3CG12、S8050各1只
（4）场效应管：3DJ6F, 1只；
（5）可控硅：2P4M, 2只；
（6）单结晶体管：BT33, 1只；
（7）12V信号灯, 1只；
（8）整流桥, 1只；
（9）二极管：IN4007，4只；
（10）稳压管: 2CW54、2DW231各1只；
（11）功率电阻：120Ω/8W, 240Ω/8W 各1只；
（12）0.5W扬声器，1只；
（13）DC12V继电器，1只；
（14）钮子开关，2只；
（15）按钮开关，2只；
（16）精密多圈电位器：1KΩ1只、10KΩ2只；
（17）实心电位器：47KΩ1只、100KΩ2只、500KΩ1只、1MΩ1只；
（18）蜂鸣器1只，及指示灯1只
6、主板上设有300多个高可靠锁紧式防转叠插座(与集成块插座、镀银紫铜管及固定器件脚等已内部连好)作为实验时的连接点、测试点；
7、主板上设有可装卸固定线路实验小板的插座四只，配有共射极单管放大器/负反馈放大器实验板、射极跟随器实验板、RC正弦波振荡器实验板、差动放大器实验板、OTL功率放大器实验板、基本运算电路实验板共六块，可采用固定的线路灵活组合相关的实验；
8、实验箱尺寸：520mm*385mm*100mm(长*宽*高)
四、实验项目
1、常用电子仪器使用练习、用万用表测试二极管、三极管
2、单级放大电路
3、两级放大电路
4、负反馈放大电路
5、射极跟随器
6、差动放大电路
7、比例求和运算电路
8、积分与微分电路
9、波形发生电路
10、有源滤波器
11、电压比较器
12、集成电路RC正弦波振荡器
13、集成功率放大器
14、整流滤波与并联稳压电路
15、串联稳压电路
16、集成稳压器
17、RC正弦波振荡器
18、LC振荡器及选频放大器
19、电流/电压转换电路
20、电压/频率转换电路
21、互补对称功率放大器
22、波形变换电路
23、场效应管实验
24、可控硅实验电路
综合实验：
25、函数信号发生器的组装与调试
26、温度监测及控制电路
27、用运算放大器组成万用电表的设计与调试
五、实验室每人每套配置方案(二人为一组，一组用一张实验桌)
1、YYMD-XA6B 必配 1台。
2、示波器 自配 1/2台。
|
