YYM-87T型移动通信系统实验箱


一、产品简介:
  YYPC-86R嵌入式教学实验开发系统,即可以满足普通嵌入式教学,又可为实时视音频编解码、网络无线传输、流媒体等高端嵌入式应用提供稳定灵活的平台。
  YYPC-86R教学开发系统,基于XScale架构PXA27X ARM系列处理器,是MARVELL公司目前性能最为强劲的移动处理器,已经成为高端移动设备中最受欢迎的处理器之一。PXA270最高主频可达624MHz,它引入了高性能多媒体技术,能够大大提升多媒体处理能力;同时加入了MARVELL SpeedStep动态电源管理技术,在保证CPU性能的情况下,最大限度地降低移动设备功耗,可以广泛应用于PDA、智能手机、PMP等产品的开发中。



  YYPC-86R核心模块是以MARVELL公司的嵌入式处理器PXA270为核心,整合了大量的外围资源,形成的高性能小型化嵌入式处理部件。它采用XSCALE内核,集成度高,可靠性好,设计精细实用。是国内PXA270同类型产品体积最小的模块之一。本模块适合作为工业控制,仪器仪表或相关嵌入式控制的核心数据处理与存储单元。
  开发平台采用核心板外加扩展板的模式,支持Linux 2.4/ 2.6 和Windows CE 5.0 /6.0 操作系统。
  为辅助教学,我们配套了详尽的实验指导书、例程,可通过基础实验的学习,熟悉Linux、WinCE环境的建立以及各种硬件的驱动,并有高级实验进一步锻炼学生的开发能力。这就适应了由简单到复杂,从基础到高级的教学模式,为学生掌握嵌入式开发要领具有很强的引导性、并留有余地可培养学生进行类似开发。
二、硬件规格:

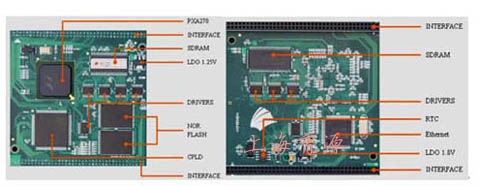

  270RP核心板
  CPU MARVELL PXA270 520M
  SDRAM 64MBytes
  FLASH 32MBytes NOR FLASH
  以太网 100M Ethernet controller (LAN91C111)
  LED 4个
  EEPROM 16Kb
  RTC 独立RTC
  CPLD Xilinx 95144
  BUFFER LVC245A
  电源 LDO
  接口 160 PIN 接口
  底板
  FLASH 1GBytes NAND FLASH
  SD card SD 卡槽一个
  IDE 笔记本式IDE硬盘接口一个
  以太网接口 100M 以太网接口1 个
  USB HOST 1 个,支持USB鼠标、键盘、蓝牙、U盘、摄像头和无线上网
  USB CLIENT 1 个
  RS232接口 3路RS232
  RS485接口 2路RS485
  并口 1路DB25
  CPLD Xilinx 95144

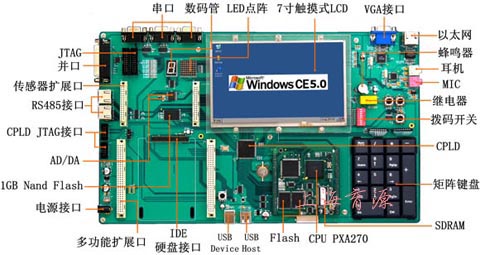

  视频 7寸 TFT LCD(包含触摸屏和有机玻璃外壳)
  16:9 显示,分辨率:800 × 480
  VGA 标准VGA接口,分辨率:640 × 480
  音频 AC97标准音频。2路小三心音频接口。
  触摸屏 4线电阻式触摸屏
  AD 5路AD 16bits AD: 1路
  8bits AD: 4路
  DA 1路DA输出
  温度传感器 LM75
  电位器 1个
  LED数码显示 18个LED工作状态指示
  1个七段数码管
  1个8 × 8 LED点阵
  键盘 4 × 5键盘矩阵
  按键 3个功能按键
  蜂鸣器 1个
  继电器 1个
  光电传感器 1个
  拨码开关 1组
  电源 外接 5V/ 3A 直流电源
  总线扩展接口 192pin的欧式座扩展,支持以下可选扩展模块:
  GPS&GPRS模块
  射频&IC模块
  指纹模块
  802.15.4模块
  电机模块……
  SENSOR MODULE 兼容SY-VI智能传感器扩展
三、产品优势:
  YYPC-86R采用核心板加底板的配置,核心板与底板接口更加稳定可靠,调试和应用更加方便,使用户有更灵活的扩展方式,且核心板资源丰富,可应用于工程开发。
  开发环境:支持Linux 2.4/ 2.6 和Windows CE 5.0 /6.0 操作系统。
  扩展功能: 针对各院校不同专业的工程需求,开发平台设计了双排欧式座扩展接口,提供了众多可选扩展资源,并有相应的实验例子,如GPS实验、GSM/GPRS实验、非接触式射频卡实验、直流/步进电机实验、指纹识别实验等等,并兼容DICE-VI智能传感器扩展。
  大容量的储存能力:板上1GB Nand Flash,符合海量储存需求。
四、实验列表:
 Linux实验 Linux基础实验:
  实验一 连接宿主PC机与PXA270-RP目标板
  实验二 REDHAT 9的安装
  实验三 建立主机开发环境
  实验四 配置MINICOM
  实验五 配置TFTP
  实验六 配置NFS服务
  实验七 HELLOWORLD
  实验八 编译BOOTLOADER
  实验九 编译LINUX内核
  实验十 制作文件系统
  实验十一 烧写各部分到目标板
  实验十二 简单的程序
  实验十三 CPU GPIO驱动程序
  实验十四 中断实验
  实验十五 数码管显示实验
  实验十六 LED点阵驱动
  实验十七 AD驱动实验
  实验十八 DA驱动实验
  实验十九 键盘驱动实验
  实验二十 LCD控制实验
  实验二十一 触摸屏驱动实验
  实验二十二 VGA显示实验
  实验二十三 WEB服务器实验
  实验二十四 网络传输实验
  实验二十五 多线程实验
  实验二十六 USB蓝牙设备实验
  实验二十七 窗口通讯实验
  实验二十八 温度传感器实验
  实验二十九 继电器驱动实验
  实验三十 EEPROM实验
  实验三十一 DIP_SWITCH实验
  实验三十二 蜂鸣器驱动实验
  实验三十三 RS485实验
 Linux QT实验:
  准备实验 嵌入式图形开发环境的搭建
  实验一 "HELLO WORD!"QT初探
  实验二 创建一个窗口并添加按钮
  实验三 对象间通信:SIGNAL 和 SLOT 机制
  实验四 菜单和快捷键
  实验五 工具条和状态栏
  实验六 鼠标和键盘事件
  实验七 对话框
  实验八 QT中的绘图
 WinCE实验 WinCE基础实验:
  实验一 安装WINCE并建立开发环境
  实验二 建立并编译WIN CE平台
  实验三 WINDOWS C强型内核
  实验五 定制SDK并建立EVC下的开发环境
  实验六 建立宿主机与实验箱的连接
  实验七 PB平台的HELLOWORLD实验
  实验八 EVC下的HELLO WORLD实验
  实验九 编写WINDOW程序
  实验十 编写DIALOG程序
  实验十一 EXTKEY中断程序
  实验十二 LED数码管驱动
  实验十三 GPIOLED数码管程序
  实验十四 LEDARY点阵实验
  实验十五 液晶屏坏点测试程序
  实验十六 录音机测试程序
  实验十七 简单聊天室程序(CE版)
  实验十八 视频点播VOD实验
  实验十九 简单播放器实验
  实验二十 串口通讯测试程序(对话框版)
  实验二十一 编译驱动及测试综合实验
  实验二十二 DIP实验
  实验二十三 IIC总线-温度实验
  实验二十四 IIC总线-EEPROM实验
  实验二十五 IIC总线-DA实验
  实验二十六 AD实验
  实验二十七 摄像头图像采集传输实验
五、供货清单:
 硬件资源:

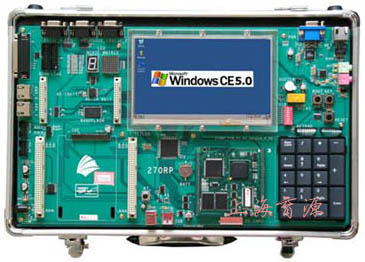

  1. PXA270RP开发板一块:包括270RP核心板,270RP底板和液晶屏
  2. DC 5V 3A直流电源一个(支持AC 100~240V输入)
  3. 直通串口线延长线一条 (一头针一头孔)
  4. 直通并口线延长线一条 (一头针一头孔)
  5. 交叉网线一条 (2米)
  6. XSCALE JTAG连接线
  7. USB A-B口转接线一条
  8. 触摸笔一支
  9. 配套光盘一张
 软件资源:
  1. LINUX系统源代码
  2. LINUX驱动程序源代码
  3. LINUX所有测试程序源代码
  4. LINUX目标文件镜像文件
  5. WINCE系统BSP
  6. WINCE驱动程序源代码
  7. WINCE所有测试程序源代码
 文档资源:
  1. PXA270RP系统说明
  2. PXA270RP LINUX使用说明
  3. PXA270RP WINCE使用说明
  4. PXA270RP-CPLD使用说明
  5. PXA270RP核心板硬件原理图
  6. PXA270RP底板硬件原理图
