YYJX-JYG 曲柄(导杆)摇杆机构实验台


一、概述
  本系列实验台是为《机械原理》课程而设计的,主要针对基本平面机构的设计及运动学、动力学分析,其内容包括实物机构简单的拼装、设计与运动测试及计算机模拟设计及运动模拟方面。本实验台采用当前流行工艺经精加工制作而成,外形美观,性能稳定,是一种新型的机电综合实验台。

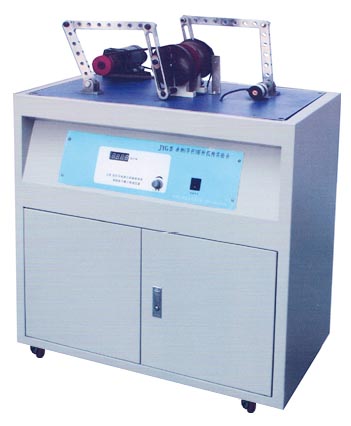

曲柄(导杆)摇杆机构实验台


二、实验内容
  可进行四杆机构及六杆机构的简单拼装,并对曲柄及摇杆进行运动检测与仿真,培养学生的实际动手能力;利用计算机对平面机构参数优化设计、测试、仿真、分析,使学生熟悉计算机辅助设计与计算机仿真、测试分析有效的结合,培养学生的创新意识;本实验台测试部分采用先进的单片机系统,该系统测试稳定、抗干扰性强;采用观点传感器、光栅角位移传感器和加速度传感器作为信号采集手段,具有较高的检测精度;培养学生几点一体化的设计概念。
三、实验目的
  1、四杆机构、曲柄摇杆机构、导杆摇杆机构的虚拟设计及实物机构拼装;
  2、曲柄的运动参数测量,摇杆运动参数仿真及实测曲线对比分析;
  3、机架振动参数的测量及机构平衡实验;
  4、连杆上点的运动轨迹测量及分析。
三、主要技术参数
  1、直流调速电机功率:70W;调速范围:0-200rpm
  2、曲柄长度可调范围:20-40mm;导杆行程:0-160mm
  3、摇杆行程:0-180mm;连杆行程:0-240mm
  4、光栅角位移传感器:输出电压/ 脉冲数5V/1000P
  5、外形尺寸:780×420×1025
  6、实验台重量:约42kg
