一、概述

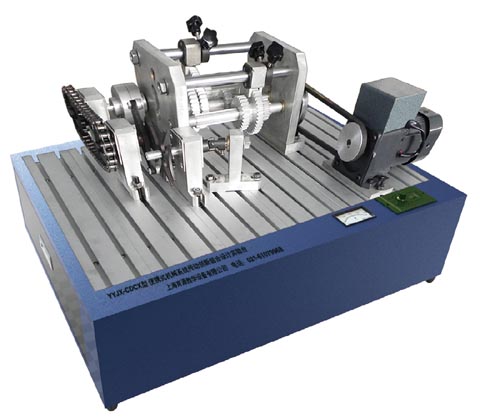

　　本系列实验台是为《机械原理》课程而设计的，主要针对基本平面机构的设计及运动学、动力学分析，其内容包括实物机构简单的拼装、设计与运动测试及计算机模拟设计及运动模拟方面。本实验台采用当前流行工艺经精加工制作而成，外形美观，性能稳定，是一种新型的机电综合实验台。

二、实验箱简介
　　1、实验箱配置及主要技术参数；本实验箱备有63 种162 个自制零部件、20 种标准件及8 种外购件，还有4 种5 件拼装工具。箱内大部分零件采用硬铝合金精制，加工精度高，使用轻巧方便，工作台面板为带T 形槽工业铝型材制作，组装方便快速。各种零件的名称、数量及主要技术参数如附表所示。
　　2、拼装方案：利用本实验箱配备的零部件可组装数十种机械传动方案主要有：
　　（1）单级传动：V 带传动、链传动、圆柱齿轮传动、圆锥齿轮传动、槽轮机构、单十字万向联轴器传动等。
　　（2）变速器：参照CA6132 精密车床变速器设计。
手动滑动套，使两三联齿轮分别沿二根花键轴滑移，通过三根传动轴（二根花键轴及一根平键轴）上不同的齿轮啮合，可得9 级传动比。三根传动轴可三角形布置，也可展开布置。卸下平键轴，装上中介轮轴及介轮，可得含介轮的齿轮传动。
　　（3）多级组合传动：可在上述单级传动及变速器中任选两种或两种以上，用联轴器或离合器联接组成多级组合传动。
　例如：
　　手轮（电机）-V 带-槽轮机构组合传动
　　手轮（电机）-链-槽轮机构组合传动
　　手轮（电机）-V 带-离合器-链-槽轮机构组合传动
　　手轮（电机）-锥齿轮-槽轮机构-V 带组合传动
　　手轮（电机）-锥齿轮-槽轮机构-链轮组合传动
　　手轮（电机）-锥齿轮-变速器-柱销或滚子链联轴器-链-槽轮机构组合传动
　　手轮（电机）-各种联轴器-链-槽轮机构组合传动
　　手轮（电机）-变速器（中介轮）-离合器-V 带组合传动
　　手轮（电机）-V 带-蜗轮蜗杆-链-槽轮机构组合传动
　　手轮（电机）-V 带-蜗轮蜗杆-十字万向节-槽轮机构组合传动
　　手轮（电机）-V 带-蜗轮蜗杆-链-联轴器-槽轮机构组合传动
三、主要技术参数
　　1、电机功率：60 W
　　2、工作台拼装后尺寸：720×480×270 mm（长× 宽× 高）
　　3、零件箱尺寸:580×360×160 mm（长× 宽× 高）
　　4、总 重 量：约28Kg
