  机械装调/模具模型/透明电机





一、产品概述:
  机构运动简图测绘模型用于机构认知与机构运动简图测绘实验,也可作教师课堂教学演示用,是机械原理,机械创新设计实验室的基本设备之一。



YYJX-CHMX-D型机构运动简图的测绘及分析实验模型(全铝制)

二、主要技术特点:
  1、涵盖了从平面到空间、简单到复杂、单一到组合、传统与创新的机构模型。
  2、机架(座)采用铸铁铸造及加工,运动构件用优质钢材精制;零件表面经镀铬发兰等防锈工艺处理;底板采用优质木材制作,表面喷高级酚醛清漆,外形美观大方。
  3、机构零件加工精细,装配精度高,机构运动灵活轻巧。
三、系统配置清单(全套50件、全铝制):

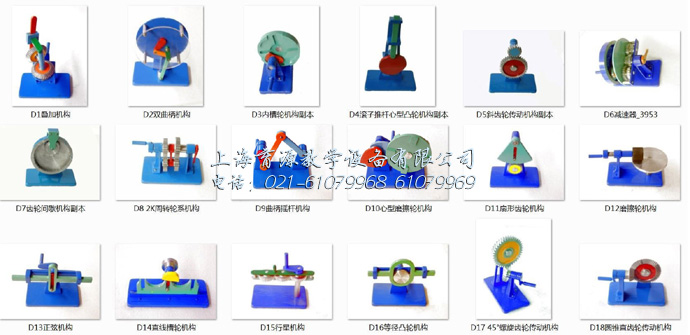

D1.叠加机构
D2.双曲机构
D3.内槽轮机构
D4.滚子推杆心型凸轮机构
D5.斜齿轮传动机构
D6.减速器
D7.齿轮间歇机构
D8.2K周转轮系机构
D9.曲柄摇杆机构
D10.心型磨轮机构
D11.扇形齿轮机构
D12.磨擦轮机构
D13.正弦机构
D14.直线槽轮机构
D15.行星机构
D16.等径凸轮机构
D17.450螺旋轮传动机构
D18.圆锥直齿传动机构

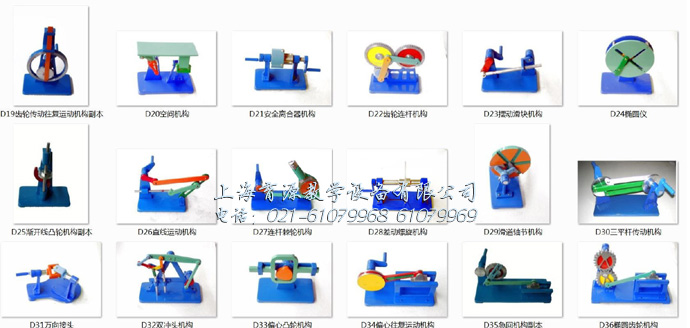

D19.齿轮传动往复运动机构
D20.空间机构
D21.安全离合器机构
D22.齿轮连杆机构
D23.摆动滑块机构
D24.椭圆仪
D25.渐开线凸轮机构
D26.直线运动机构
D27.连杆棘轮机构
D28.差动螺旋机构
D29.滑道轴节机构
D30.三平杆传动机构
D31.万向接头
D32.双冲头机构
D33.偏心凸轮机构
D34.偏心往复运动机构
D35.急回机构
D36.椭圆齿轮机构

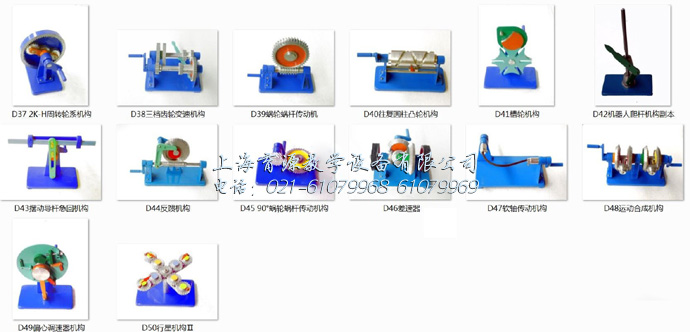

D37.2K-H周转轮系机构
D38.三档齿轮变速机构
D39.蜗轮杆传动机构
D40.往复圆柱凸轮机构
D41.槽轮机构
D42.机器人爬杆机构
D43.摆动导杆急回机构
D44.反馈机构
D45.90度螺旋齿轮传动机构
D46.差速器
D47.软轴传动机构
D48.运动合成机构
D49.偏心调速器机构
D50.行星机构Ⅱ。
四、模型规格:约240×200×160mm。
