二、主要特点

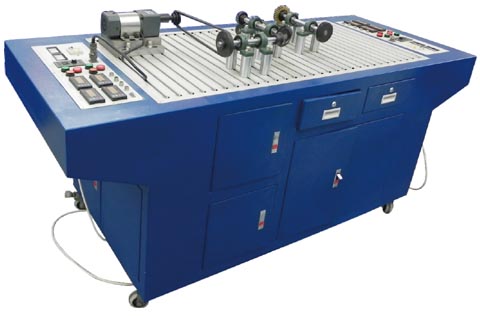

　　1、机构系统搭接与测试实验台采用标准T 型槽铝合金型材拼接而成，活动支座间的距离可任意调节，搭接灵活机动，可拼装由带传动、链传动、定轴轮系、周转轮系、平面连杆等机构组装的各种不同类型的复杂机构系统。
　　2、所有传动轮系采用光杆支承，紧定螺钉固定，调节方便快捷，因此，搭接速度快。
　　3、机构系统搭接与测试实验台和联接方式具有设计巧妙，使用调节范围大，拆装轻松方便，结构紧凑，元件之间的通用性好，拼装方案多等特点; 　4、可组成性能各异的机械传动系统，有利于培养学生机械传动系统方案的设计能力。
　　5、该实验台是一种全开放式实验台，可同时供多名学生四周安装、调试实验，可有效利用实验设备和减少实验室占地面积；
　　6、配置了高精度的转速传感器、直线位移传感器、角位移传感器、摆动传感器等多种测量传感器，使得测试数据精确可靠。
三、机构系统搭接与测试实验台主要技术参数
　　直线位移传感器 精度：0.2% 量程：0-200mm 输出电压：0-5V 1 只
　　角位移传感器 精度：0.2% 脉冲数：500 输出电压：0-5V 2 只
　　摆动移传感器 精度：0.2% 量程：0-365 度 输出电压：0-5V 1 只
　　转速传感器 精度：0.2% 量程：0-1000r/min 输出电压：0-5V 2 只
　　1、测试软件配送1 套
　　2、供电电源：220V 50HZ
　　3、交流调速电机：90W
　　4、调速范围：0-120rpm
　　5、实验台外型尺寸（mm）：2000×800×860
　　6、实验台重量：约165KG
四、机构系统搭接与测试实验台实验项目
（包含了基础机械传动系统的任意搭接实验、传动性能测试实验等）
　　1、带传动
　　2、链传动
　　3、圆柱直齿轮传动
　　4、圆柱斜齿轮传动
　　5、圆锥直齿轮传动
　　6、蜗杆、蜗轮传动
　　7、多轴齿轮传动1
　　8、多轴齿轮传动2
　　9、万向联轴器传动
　　10、齿轮曲柄滑块机构
　　11、偏心轮曲柄对心滑块机构
　　12、偏心轮曲柄偏置滑块机构
　　13、齿轮曲柄摇杆机构
　　14、偏心轮曲柄摇杆机构
　　15、多级传动系统1
　　16、多级传动系统2
　　17、多级传动系统3
　　18、综合传动系统1
　　19、综合传动系统2等
