一、设备概述
　　YYPLC-DZ18A 可编程器件电子产品设计与制作实训考核设备,参照国家人力资源与社会保障部颁发的《无线电调试工》高级（三级）、技师（二级）及《电子设备装接工》高级（三级）、技师（二级）等国家职业标准实训技能要求开发。整体设备按设计、装配、调试三工位功能设计，采用模块化设计组合式运用的设计理路 ，配置有最小单片机单元模块、数据输入单元模块、数据显示单元模块、数据转换单元模块、数据存储单元模块、输出驱动单元模块、万能电路板、典型电子产品实物模型及常用电子元器件库等，学员可根据工作任务的要求选择相应的单元模块搭建可编程器件电子产品应用系统，也可按照工作任务要求选择设计其中的某部分单元电路完成各类可编程器件电子产品的设计、制作与调试。适用于各类技工院校、职业院校用于《无线电调试工》、《电子设备装接工》高级及技师相关课程的实训考核，也可适用于电子技术课程的教学实训、创新设计及技能竞赛。

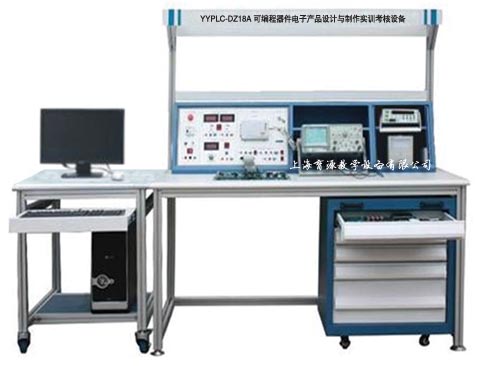

YYPLC-DZ18A 可编程器件电子产品设计与制作实训考核设备

1 铝型材桌身：桌体内置实训模块放置区，同时最多放置6个实训模块
　　2 铝型材电脑桌：放置电脑
　　3 电源实训屏：为实训模块或执行机构提供电源，220VAC,交流低压可调电源：0-24V。双直流可调电源：0-30V，稳压电源：+5VDC, ±12VDC,+24VDC以及伟福仿真器，通信接口（USB,RS232,LPT）
　　4 单片机实训单元模块
　A显示部分
　　1） 16位逻辑电平显示 16个发光二极管与驱动IC组成。用于：16位发光二极管指示高低电平
　　2） 6位动态数码管显示 6个数码管与驱动IC组成。用于：数码管显示6位数字
　　3） 16*16点阵显示 16*16点阵与驱动IC组成。用于：16*16点阵显示任意汉字
　　4） 1602液晶显示 1602液晶屏组成。用于：液晶屏显示16*2个字符
　　5） 12864点阵图文液晶显示 12864液晶屏组成。用于：液晶屏显示汉字与图形
　B指令部分
　　6） 8位开关量输入 8个拨动开关与上拉电阻组成。用于：拨动开关以自锁方式输出高低电平
　　8位独立式键盘 8个轻触开关与上拉电阻组成。用于：按下开关以点动方式输出高低电平
　　蜂鸣器 蜂鸣器组成。用于：低电平输入蜂鸣器发出声音
　　可调电压 电位器组成。通过电位器调节，输出0-5V模拟电压
　　7） 阵列式键盘（4*4） 16个轻触开关与上拉电阻组成，用于：扩展键盘
　　8） 传感器输入信号转换(8组光藕24V转5V) 8组光藕组成。用于：将传感器输出的0-24V电平转换成0-5V电平
　C 数据转换部分
　　9） A/D 0809转换实验 ADC0809、74LS02组成。用于：模拟信号转为8位数字信号
　　D/A 0832转换实验 DAC0832、UA741组成。用于：8位数字信号转为模拟信号，输出0-5V模拟电压
　　10） TLC549 串行A/D转换，TLC5615 10位 D/A，串行转换PWM转换，LM331电压/频率转换 TLC549、TLC5615、HA17324、LM331组成。用于：数据转换
　　11) 165并串转换 2片74LS165组成。用于：并口输入信号转换成串口输出信号
　　164串并转换 2片74LS164组成。用于：串口输入信号转成并口输出信号
　D常用接口芯片部分
　　12) 单片机系统模块 可进行仿真实验，烧录
　　13) 单次脉冲与时钟 74LS04、74LS00、74LS393、74LS74组成。用于：为其它实验提供单次脉冲与时钟，点动输出单次脉冲，输出时钟： 8M、4M、2M、1M、500K、250K、125K、62.5K、31.25K。
　　14） PCF8563实时时钟/日历DS18B20温度传感器MAX813L看门狗复位电路 PCF8563、DS18B20、MAX813L组成。用于：时钟/日历与温度传感器及看门狗复位电路
　　15） I/O口扩展（74LS245,74LS273） 74LS245、74LS273、74LS32组成。用于：扩展单片机的I/O口，74LS245扩展输出口，74LS273扩展输入口。
　　16） ISD1730语音录放 麦克风，ISD1730组成，用于：录放30秒的语音，增加系统语意提示功能
　　音频驱动 LM386，喇叭组成。用于：音频信号转为声音
　E常用外设控制接口部分
　　17） 直流电机控制接口 直流电机，三极管，霍尔开关组成。用于：控制电机的速度
　　18） 步进电机控制接口 步进电机，驱动IC组成。用于：控制步进电机方向与速度
　　19) 继电器控制接口（4组） 4组继电器与驱动IC组成。用于：弱电控强电
　　双向可控硅隔离驱动接口 双向可控硅与光藕组成。用于：弱电控强电
　F存储器接口芯片部分
　　20) 20. IC卡，93C46串行EPROM ，AT24C02 I2C总线存储器 IC卡、93C46、AT24C02 I2C组成。用于：进行数据存储
　G通信部分
　　21) RS232通信接口，RS485通信接口，红外线通信 RS232、RS485、红外线接收器组成。用于：以不同的方式与单片机之间通信
　　22) USB通信接口 USB模块组成。USB模块与单片机之间通信
　5 万能板 练习焊接与搭接电路
　6 元器件存储柜 存储常用电子元器件与实验模块
　7 常用实训工具 存储实训中常用的工具，统一管理
　8 单片机典型实训模型
　　1） 汽车倒车测速测距器
　　2） 自适应式烘干系统
　　3） 智能寻迹机器人 89C51,光敏电阻，麦克风，红外遥控，数码管，LED,直流电机组成。用于：编写程序控制机器人寻迹。
　　4） 自动分拣机
　9 计算机 选配
　10 双综示波器 选配
　11 频率计 选配
二、技术指标
　　工作电源：三相五线 380V±5%　50HZ
　　安全保护：漏电保护,过流保护，熔断器保护
　　外形尺寸： 2150 mm×800 mm×1590 mm
　　仿真器：南京伟福 SP-51
　　直流稳压可调电源：0~30V/2A 带过流保护自动复位
　　直流稳压电源：5V/5A ±12V/2A 24V/3A
　　额定功率：0.8KW
　　环境温度：-10℃~50℃
　　相对温度：≤85%
三、产品特色
　　1. 开放式设计：可根据实训考核课题在可编程器件库及电子元件库中选择合适的电子器件，利用配 置的实训工具及检测仪器进行设计与制作。
　　2. 模具化运用：可编程器件单元板库、电子元件库、实训工具库、实训工具架采用特定形状压膜存放，分类清晰，摆放整齐。
　　3. 积木式结构：根据可编程器件电子产品的技术应用分类配置有22种单元模块，可按照工作任务书的要求选择相应的单元模块组成控制电路。
四、实训项目
　　实训一 跑马灯实训
　　实训二 转弯灯实训
　　实训三 工业顺序控制
　　实训四 简单I/O扩展
　　实训五 A/D转换实训
　　实训六 D/A转换实训
　　实训七 I2C存储卡读写实训
　　实训八 语音芯片ISD1730控制实训（录音）
　　实训九 语音芯片ISD1730控制实训（放音）
　　实训十 继电器控制实训
　　实训十一 步进电机控制实训
　　实训十二 小直流电机闭环调速实训
　　实训十三 LED16*16点阵显示实训
　　实训十四 128*64 LCD液晶显示实训
　　实训十五 单片机RS232 / RS485串行发送接收实训（双机通讯）
　　实训十六 基于DS18B20的智能温度测量实训
　　实训十七 单片机系统中的红外线通信实训
　　实训十八 TL549 串行A/D转换实训
　　实训十九 TLC5615 10位 D/A串行转换实训
　　实训二十 PCF8563实时时钟/日历芯片实训
　　实训二十一 MAX813L看门狗复位电路实训
　　实训二十二 LM331电压/频率转换实训
　　实训二十三 串行存储芯片93C46读写实训
　　实训二十四 AT24C02 I2C总线存储器读写实训
　　实训二十五 PWM脉冲宽度调制实训
　　实训二十六 74LS164串进并出实训
　　实训二十七 165并串转换实训
　　实训二十八 电子音乐演奏实训
　　实训二十九 晶闸管控制实训
　　实训三十 传感器控制实训
　　实训三十一 USB2.0通讯实训
