YYGY-DZ02A 电子工艺焊接装配生产线实训台(双面二组型)



一、概述
  为跟上我国电子工业及信息产业飞速发展的节拍,培养第一线技术应用型操作人员,培养学生动手能力、实践能力和可持续发展能力放在突出地位,促进学生技能的培养"精神,研发了本实训设备。本设备结合生产实际和职业岗位的技能要求,配备了基本焊接检测工具,新型实用的实际应用电路套件,开展电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训,模拟工业现场进行就业前培训或技能大赛训练。
  还配备了电子创新透明实训模块,为学生提供了一个进行综合应用、创新实训,可充分发挥学生潜能的完全开放的平台。

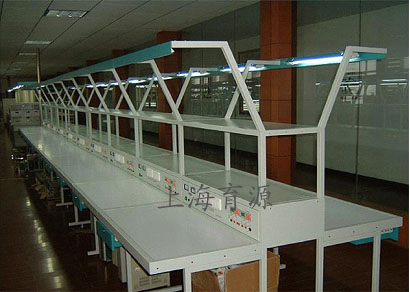

YYGY-DZ02A 电子工艺焊接装配生产线实训台(双面二组型)
每工位价格:5800元

二、技术性能
  1.输入电源: 220V±10% 50Hz(工作电源无线遥控)
  2. 工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
  3.装置容量:<200VA
  4.外形尺寸:单个实训台的尺寸为1.6m×1.3m×2m (双面型),两边工作台面宽度为500mm。
三、系统配置
  实训装置主要由实训台、电源柜、实训线路板、元件包、电子创新透明实训模块、工具套件等组成。实训装置为两面双组型结构,正反两面均有以下相同的资源。
 1.实训台
  实训台上提供日光灯(用于照明)2个,透明的PVC板4个,可夹放原理图等资料,另外还配备三芯双联暗插座4个、两芯暗插座2个、工具柜2个,工作台面设有绿色防静电桌垫,整个装配线安全可靠。
 2.实训挂件(2套/台)
  1)直流电源单元
提供±5V、±12V两组电源
  2)二路0~30V/1.5A的直流稳压电源(二组一套):二路0-30V稳压输出,内置式继电器自动换档,多圈电位器连续调节,使用方便。输出最大电流1.5A,具有预设式限流保护功能,自动恢复功能,每路输出由0.5级数字电流表,电压表指示,电压稳定度<10-2,负载稳定度<10-2,纹波电压<5mv。
  3)功率输出函数发生器(二组一套):
  A、采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。
  B、正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%(0.1HZ-- 1KHz)。
  C、频率范围: 0.1HZ~3透明直观,内装电阻、电容、电感、二极管、三极管、场效应管、可控硅等元件来完成原理实验。内装元件一目了然,盒盖印有永不褪色元件符号,线条清晰美观。盒体与盒盖采用较科学的压卡式结构,维修、拆装方便
三、配置表(每台双面、四工位):MHz, 采用键盘直接输入数字设定频率,。
  D、输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。
  E、方波占空比可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。
  F、频率计最高测量范围100MHz,自动换档。
 3.单次脉冲源:每拨一次钮子开关可输出一对正负脉冲。
 4.实训线路板(2套/台):实训线路涵盖数字电路、模拟电路、机、电、声、光、磁控制
 5.实训工具套件(2套/台):数字万用表1只,电烙铁及烙铁架1套,剪刀1把,镊子1把,斜口钳1把,一十字螺丝刀各一把等。
 6.九孔万能通用电路板:由进口ABS注塑而成,表面均布有九孔成一组相互联通的插孔单元组成,九孔万能电路插板底部装有一次性压铸而成的九孔铜片,与九孔板表面九孔一组单元相对应。元件盒在其上任意拼插成实验电路,动手动脑能力强,开发、扩展新型实验项目便捷。
 7.创新元件透明模块:盒体

序号
名 称
每台数量
备注
1
控制屏
1套
2
实训操作台桌
1张
3
九孔万能通用电路板
4块

4
创新元件透明模块
2套
见表一 透明创新模块配置清单
5
绝缘皮(胶垫)
1张

6
工具柜
1个
7
学生凳
4张
8
指导书
1套
9
实训线路板套件
1套
见表二 实训线路板套件(套)
10
工具
1套
见表三 工具套件

表一 透明创新模块配置清单及创新实训项目

电 阻 4Ω 2W,1个
电 阻 5.1Ω 2W,2个
电 阻 8Ω 2W,1个
电 阻 10Ω 2W,1个
电 阻 16Ω 2W,1个
电 阻 20Ω 1W,1个
电 阻 30Ω 1W,1个
电 阻 51Ω 1W,2个
电 阻 75Ω 1W,1个
电 阻 100Ω 1/8W,2个
电 阻 120Ω 1/8W,1个
电 阻 150Ω 1/8W,1个
电 阻 200Ω 1/8W,1个
电 阻 240Ω 1/8W,1个
电 阻 300Ω 1/8W,2个
电 阻 330Ω 1/8W,1个
电 阻 470Ω 1/8W,1个
电 阻 510Ω 1/8W,2个
电 阻 620Ω 1/8W,1个
电 阻 650Ω 1/8W,1个
电 阻 1K 1/8W,2个
电 阻 1.5K 1/8W,1个
电 阻 2K 1/8W,2个
电 阻 2.4K 1/8W,2个
电 阻 2.7K 1/8W,1个
电 阻 3K 1/8W,2个
电 阻 3.3K 1/8W,1个
电 阻 3.9K 1/8W,1个
电 阻 4.3K 1/8W,1个
电 阻 4.7K 1/8W,2个
电 阻 5.1K 1/8W,3个
电 阻 6.8K 1/8W,2个
电 阻 7.5K 1/8W,1个
电 阻 9.1K 1/8W,1个
电 阻 10K 1/8W,5个
电 阻 13K 1/8W,2个
电 阻 15K 1/8W,1个
电 阻 20K 1/8W,2个
电 阻 30K 1/8W,1个
电 阻 36K 8W,1个
电 阻 39K 1/8W,1个
电 阻 47K 1/8W,1个
电 阻 51K 1/8W,1个
电 阻 68K 1/8W,1个
电 阻 100K 1/8W,2个
电 阻 150K 1/8W,1个
电 阻 200K 1/8W,2个
电 阻 300K 1/8W,1个
电 阻 470K 1/8W,1个
电 阻 510K 1/8W,1个
电 阻 1M 1/8W,1个
电 位 器 470Ω 1/2W,1个
电 位 器 1K 1/2W,2个
电 位 器 4.7K 1/2W,1个
电 位 器 10K 1/2W,1个
电 位 器 47K 1/2W,1个
电 位 器 100K 1/2W,1个
电 位 器 470K 1/2W,2个
电 位 器 1M 1/2W,1个
电 解 电 容 0.1UF 16V, 1个
电 解 电 容 4.7UF 16V, 1个
电 解 电 容 10UF 16V, 3个
电 解 电 容 33UF 16V, 1个
电 解 电 容 47UF 25V, 2个
电 解 电 容 100UF 35V, 3个
电 解 电 容 220UF 35V, 1个
电 解 电 容 470UF 35V, 1个
瓷 片 电 容 300P 63V, 1个
瓷 片 电 容 1000P 63V, 2个
瓷 片 电 容 4700P 63V, 1个
瓷 片 电 容 0.01UF 63V, 3个
瓷 片 电 容 0.1UF 63V, 2个
瓷 片 电 容 0.47UF 63V, 1个
瓷 片 电 容 1UF 250V, 1个
瓷 片 电 容 2UF 250V, 1个
音频输入变压器, 1个
音频输出变压器, 1个
变 压 器 220/6V,.6V,.24V,8W,1个
电 感 8Ω, 1个
电 感 390UH, 1个
二 极 管 4007, 4个
二 极 管 2AP9 ,1个
发 光 二 极 管, 2个
稳 压 二 极 管 2CW54, 2个
稳 压 二 极 管 2CW76, 1个
光 敏 二 极 管, 1个
晶 振 10M, 1个
场 效 应 管 3DJ6, 1个
单 结 管 BT33, 1个
晶 闸 管 KP1, 1个
三 极 管 3DG6, 2个
三 极 管 3DG12, 2个
三 极 管 3AX31, 1个
三 极 管 3DA1 ,1个
三 端 稳 压 7805, 1个
指示灯(信号灯) 12V, 1个
开 关 ,2个
喇 叭 8Ω/0.2W,1个
继 电 器 6V, 1个
直流电表 ±100UA ,1个
直流表 1000UA ,1个
直流电 表 10MA ,1个
电平开关和逻辑电平指示 16位, 2个
集 成 座 14脚, 4个
集 成 座 16脚,2个
集 成 座 20脚, 1个
集 成 座 28脚, 1个
集 成 运 放 UA741, 2个
定 时 器 NE555, 1个
功率放大器 LA4101, 1个
数模转换器 DAC0832, 1个
模数转换器 ADC0809, 1个
TTL与非门 74LS00, 1个
TTL集电极开路与非门 74LS03, 1个
TTL非 门 74LS04, 1个
TTL与 门 74LS08 , 1个
TTL三输入与门 74LS11, 2个
TTL四输入与非门 74LS20, 1个
TTL或 门 74LS32, 1个
TTL触发器 74LS74, 2个
TTL异或门 74LS86, 1个
JK触发器 74LS112, 1个
缓 冲 器 74LS125, 1个
译 码 器 74LS138, 2个
数据选择器 74LS153, 1个
计 数 器 74LS160, 2个
计 数 器 74LS161, 1个
D触发器 74LS175, 1个
加减计数器 74LS192, 2个
移位寄存器 74LS194,1个
计 数 器 74LS196, 3个
CMOS与非门 CD4011, 1个

创新实训项目举例:
 A、创新模拟部分实训

  1.二极管的正、反相特性
  2.晶体三极管的输入、输出特性
  3.晶体管共射极单管放大器
  4.两级阻容耦合放大电路
  5.负反馈对放大器性能的影响
  6.场效应管放大器
  7.差动放大电路
  8.运算放大器指标测试
  9.集成运算放大器的基本应用 (多种模拟运算电路)
  10.集成运算放大器非线性应用(多种波形发生器)
  11.变压器耦合推挽功率放大器
  12.0TL功率放大器
  13.集成功率放大器
  14.单相桥式整流电路
  15.串联型晶体管直流稳压电源(设计性实验)
  16.集成直流稳压电源
  17.单结晶体管特性
  18.单结晶体管触发电路
  19.晶闸管简单测试
  20.晶闸管可控整流电路
 利用上述20项实验元器件还可完成下面实验项目
  l.电压负反馈偏置电路
  2.分压式电流负反馈偏置电路
  3.用二极管稳定工作点
  4.共基极放大电路
  5.共集电极放大电路
  6.共源极基本放大电路
  7.场效应管共漏极电路
  8.场效应管共栅极电路
  9.单管阻容放大电路
  10.变压器耦合放大电路
  11.甲类功率放大电路
  12.串联电流负反馈电路
  13.串联电压负反馈电路
  14.并联电压负反馈电路
  15.并联电流负反馈电路
  16.共基共射极放大电路
  17.自举射极输出电路
  18.NPN一PNP直接耦合放大电路
  19.用负反馈消除自激振荡
  20.晶体管开关作用
  21.变压器反馈式振荡电路
  22.电容三点式振荡电路
  23.电感三点式振荡电路
  24.差动放大电路的基本形式
  25.长尾式差动放大电路
  26.双电源长尾式差动放大电路
  27.运放用作交流比例放大
  28.反相输入保护措施
  29.同相输入保护措施
  30.电源极性错接的保护
  31.RC高通电路
  32.利用三极管来保护器件
  33.差动输入运算电路
  34.快速积分电路
  35.模拟一阶微分方程电路
  36.模拟二阶微分方程电路
  37.基本对数运算电路
  38.实用微分电路
  39.反对数放大基本电路
  40.简单的过零比较电路
  41.利用二级管作为上限检测幅度选择电路
  42.下限幅度选择电路
  43.RC无源网络的低通滤波电路
  44.同相输入一阶低通滤波电路
  45.反相输入一阶低通滤波电路
  46.简单的二阶RC滤波电路
  47.典型二阶RC有源低通滤波电路
  48.典型二阶高通有源滤波电路
  49.基本带通滤波电路
  50.典型带通滤波电路
  51.矩型波振荡电路
  52.宽度可调的矩形波发生器
  53.幅频可调的锯齿波发生器
  54.单相半波整流电路
  55.单相全波整流电路
  56.电容滤波电路
  57.电容滤波带电阻负载
  58.RC滤波电路
  59.基本LC滤波电路
  60.二倍压整流电路
  61.三倍压整流电路
  62.基本稳压电路
  63.基本调整管稳压电路6
  64.具有放大环节的稳压电路
  65.单相半波可控硅整流
  66.电子调压电路
  67.电子催眠器一一趣味性实验一
  68.电子门铃电路一一趣味性实验二
  69.电子报警电路一一趣味性实验三
 B、数字创新部分实训
  l.TTL集成逻辑门的参数测试
  2.CM0S逻辑门的参数测试
  3.TTL集成电极开路门与三态输出门的应用
  4.与、非、或、与非门电路实验
  5.半加器电路实验
  6.全加器电路实验
  7.RS触发器实验
  8.D触发器实验
  9.JK触发器实验
  10.T触发器实验
  11.JK型触发器转换成D触发器
  12.D型触发器转换成JK触发器
  13.计数器实验
  14.MSI移位寄存器及其应用
  15.译码器及其变换方式
  16.MSI数据选择器及逻辑设计
  17.微分型单稳态电路
  18.环形多谐振荡器
  19.利用门电路构成编码器分配器、选择器
  20.组合电路的设计之一一一编码转换
  21.组合电路的设计之二一一显示电路
  22.同步时序电路的设计
  23.计算机时序电路的设计
  24.集成定时器测试及应用
  25.CM0S集成A/D、D/A转换电路实验
  26.二极管非门、或非门电路
  27.三极管非门、与非门、或非门电路
  28.异步十进制减法计数器
  29.异步十进制加法计数器
  30.综合能力培训实验一一电子秒表
表二 实训线路板套件(套)
序号
名称
实训目的
1
三端稳压电源
掌握三端稳压模块的接线方法及应用;
2
串联型直流稳压电源
掌握串联型直流稳压器的调试方法;
3
低频信号电压放大器
掌握放大器的工作原理、装配焊接工艺、调试方法;
4
具有负反馈信号放大器电路
掌握负反馈信号放大器的工作原理、装配焊接工艺、调试方法;
5
文氏桥振荡器的焊接与制作
掌握运放741工作特点及文氏振荡器的工作原理;
6
电池电压监视电路
熟悉应用广泛的电压监视器的工作原理及制作方法;
7
电子催眠器
掌握单结管的工作原理及应用;
8
模拟“知了”电子电路
掌握多谐振荡器和音频振荡器的工作原理及应用;
9
实用声控、光控节电照明灯电路
掌握555时基集成电路、可控硅、声、光元器件的综合实际应用及焊接、调试技能和综合训练;
10
语音报警喇叭
掌握门锁防盗报警器电路的工作原理;
11
逻辑测试器
了解集成运放LM324的具体应用,熟透逻辑测试器的电路结构和工作原理;
12
正负脉冲信号
掌握正负脉冲的工作原理及集成的功能特性;
13
智力竞赛抢答器
了解晶闸管的特性及应用,掌握晶闸管构成的多路抢答器的工作原理,进一步熟悉电子电路的装配、调试、检修方法;
14
水位报警器
熟悉数字集成与非门电路的应用,掌握电路的工作原理;
15
迷你闪光彩灯
熟悉彩灯控制原理,使学生进一步熟悉电子电路的制作工艺;
16
光控音乐门铃
了解音乐集成块和光敏三极管的具体应用,熟悉光控音乐门铃的电路结构和工作原理;
17
实用模拟自然风控制器
掌握NE555和晶闸管构成的模拟自然风控制器工作原理,进一步熟悉电子电路的装配、调试、检测方法;
18
台灯调光器
了解晶闸管和单结晶闸管的特性与应用,掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理;
19
实用CMOS触摸锁钥
了解CMOS反相器的特性及在控制电路中的应用,掌握触摸锁钥电路工作原理;
20
自动充电器
掌握变压器、继电器在电路中的运用,及该电路的工作原理;
21
分立AM收音机
六管超外差便携式,掌握收音机的工作原理及调试方法;
22
数字万用表
三位半显示,可测电压、电流、电阻、晶体管;

表三 工具套件

  1、MF-47万用表 1只
  2、剥线钳 1把
  3、尖嘴钳 1把
  4、斜口钳 1把
  5、大小 十字螺丝刀 各1把
  6、大小一字螺丝刀 各1把
  7、镊子 1把
  8、剪刀 1把
  9、35W烙铁 1把
  10、吸锡器 1把
  11、热风拨放台 1台
  11、放大镜台灯 1台
  12、焊锡丝、松香 若干
