一、概述

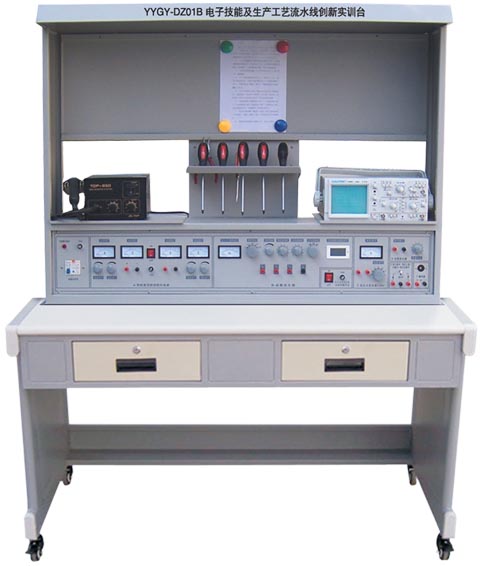

　　 YYGY-DZ01A 电子技能及生产工艺流水线创新实训台,是根据广大工厂的生产线流程岗位和《中等职业学校电工电子类专业仪器设备配置标准》及各类院校职业教育的教学和实训的迫切要求而研制。学生通过具体的实践流程操作，既能学会一般电子产品的工艺设计知识，同时通过电子产品的制作，掌握基本操作技能：安全操作、元器件及其封装的识别；元器件的装接、焊接、调试、故障排除。掌握SMT（表面贴装技术）、波峰焊及线路板的设计制作技能。让学生在校期间就有贴近工业现场的实际操作训练，加强学生动手能力，创新能力和运用所学知识能力的培养，达到工程训练目的。本装置是技工学校、职业院校、职教中心电子类、电子电器类、电子信息类专业电子技能及电子生产工艺实训理想设备。

YYGY-DZ01A 电子技能及生产工艺流水线创新实训台　　每台价格：11000元

二、特点
　　1、通用性强：即可通过实训台的编制组成多种产品生产流水线，完成产品的电子工艺实训，也可单台独立作为电子技能实训使用。
　　2、综合性强：可作为电子、电工、机械等专业课程的实训、可作手工焊接实训、SMT焊接实训、电子装配实训、整机装配维修实训等。
　　3、功能齐全：提供稳压电源、交流低压电流、函数发生器、蜂鸣器、多路插座、调压器等，为电子产品的测量调试和开发新产品提供丰富的资源。安装日光灯照明、看板（用来夹资料）、仪器架、工具架。
　　4、创新性：提供多种电子元器件和电子产品装配工具，不但能锻炼学生的装配调试技能，还可以在现有产品的基础上进行二次开发：课程设计、毕业设计、电子竞赛课题，以培养学生的创新能力。
　　5、配套实训资料丰富：每块所提供的实训板都有元器件清单、装配图、指导书，完成学生对认识、设计、焊接、调试、整机检修等多种技能工艺的实训。
三、技术性能
　（一）输入电源：单相三线 220V±10% 50Hz（工作电源无线遥控）
　（二）输出电源：
　　1. 直流稳压电源：二路0-30V稳压直流电源输出，内置式继电器自动换档，多圈电位器连续调节，最大输出电流2A，具有预设式限流保护功能，数字显示电流电压；
　　2.低压交流电源输出：3V、6V、9V、12V、15V、18V、24V交流输出、电流2A；
　　3.函数发生器：输出正弦波、三角波、方波、频率范围5Hz-550KHz；频率有表指示。
　　1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
　　2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
　　3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
　　4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
　　5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
　　6）频率计最高测量范围100MHz，自动换档。
　　4.单次脉冲输出：每拔一次开关即可输出一组正负脉冲；
　　5.音频功率放大器：内置喇叭，音频可调，在调试中可作信号寻迹使用。
　（三）工作环境：温度-10℃～+40℃
　（四）装置容量：＜500VA
　（五）外形尺寸：1200mm×750mm×2000mm
四、实训台的构成
　　实训台由实训桌、控制柜、功能屏、实训线路板（包括元器件）、工具包等组成。
　（一）实训桌：钢木结构，桌面为防静电、耐磨材料制成。
　（二）控制柜：提供交直流电源、信号源、安全插座等。
　（三）电源总控台：最多能同时控制40台实训台电源，具有漏电、过载保护功能，一个实训室配备1台；
　（四）工具套件：MF-47万用表1只、剥线钳1把、尖嘴钳1把、斜口钳1把、大小 + 字螺丝刀各1把、大小-字螺丝刀各1把、镊子1把、剪刀1把、烙铁1把、吸锡器1把、热台拨放台1台、放大镜台灯1只、焊锡丝、松香若干。
　（五）实训线路板（套件）：实训线路涵盖数字电路、模拟电路、机、电、声、光、磁控制。

五、实训项目
　（一）电子线路基本认识实训
　　1.常用电子元器件的分类与封装识别
　　2.常用电子元器件的质量测量工艺
　　3.产品装配图、方框图、电路原理图等知识
　（二）电子元器件检测实训
　　1.电阻电容的识别与检测
　　2.二极管的识别与检测（管脚、材料、特性）
　　3.晶体管的识别与检测（管脚、材料、特性）
　　4.场效应管的识别与检测（管脚、材料、特性）
　　5.集成运算放大器的识别与检测（管脚、性能指标）
　　6.中小规模数字集成电路（管脚、性能指标）
　　7.开关、继电器、电声器件的识别与检测
　（三）电子产品线路板焊接工艺实训
　　1.焊接工具使用
　　2.焊接材料的种类与选用
　　3.手工焊接步骤
　　4.焊接质量分析
　　5.工业生产中的焊接技术介绍
　（四）表面贴片技术（SMT）实训
　　1.SMT元器件分类与认识
　　2.SMT印制线路板设计与制作（另购设备）
　　3.SMT工艺流程
　　4.SMT组装系统介绍
　（五）产品装配、焊接、调试、检测实训：是上述四（五）的1至24项。
六、配置清单：
（一）实训线路板套件（套）

（二）工具套件
　　1、MF-47万用表 1只
　　2、剥线钳 1把
　　3、尖嘴钳 1把
　　4、斜口钳 1把
　　5、大小 十字螺丝刀 各1把
　　6、大小一字螺丝刀 各1把
　　7、镊子 1把
　　8、剪刀 1把
　　9、35W烙铁 1把
　　10、吸锡器 1把
　　11、热风拨放台 1台
　　11、放大镜台灯 1台
　　12、焊锡丝、松香 若干
（三）全室参考配置表（以三十座为例）

七、YYSJ-1多媒体示教台（全室配一台）
　1、产品概述：
　　该设备是根据实训室教学管理的要求而设计开发的多功能型多媒体网络化示教控制系统。系统采用半圆形设计，分为图像影音控制区、电源、网络控制区、计算机控制区等三大部分，配套有网络控制系统、影音控制系统、电源控制系统及智能考核软件、网络监控管理软件等软硬件设备，可对学生系统进行电源控制，计算机网络控制、工控设备网络控制等。
　2、技术参数：
　　工作电源：三相五线 380V±5％ 50Hz
　　安全保护：漏电保护（动作电流≤50mA），过流保护
　　规格尺寸：2400×800×780mm
　　额定功率：<11KW（12台为例）
　　环境温度：－10℃ ～40 ℃
　　相对湿度：<85%
　　设备重量：100Kg
　3、产品结构：
　　桌身部分：采用国家甲级环保型16mm厚三聚氰胺板材，所有截面用PVC塑胶热熔胶封边，整体设计为多功能组合式应用。可放置　各种多媒体器材：视频展示台、功放、DVD、计算机、中央控制系统等,并设置各种穿线孔位，设计科学，使用方便。
　　桌面部分：采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边，桌边鸭嘴型设计，桌面具有耐磨、耐热、耐污、耐烟灼、耐菌、防霉、抗静电及易清洁等特点。
　　实训屏部分：采用优质钢板斜面设计精加工，面板采用优质铝板，彩色丝印工艺，颜色协调、设计合理。各分组电源、主控器材、控制电源等布局科学操作方便。
　　无线电源遥控部分：
　　"电源无线总控制台" 针对普通电源控制台诸多缺点而设计。利用单片机进行数字编码、解码，通过无线数字收发模块发送接收控制编码，实现电源的无线控制。控制台具有结构简单、操作方便、可靠性高，易于维护等优点，解决了传统布线式的电源控制台连接导线多、布线麻烦以及布线成本高等致命缺点。总控制台与被控实验设备在电气上相互独立，有利于实验室布局的改变及重组。以315MHz无线数字收发模块为无线传输载体，配合单片机编码解码实现多个实验室、多台实验设备电源的无线开关控制。一套"电源无线总控制台"可对单个实验室的32台实验设备进行单台、多台或全部设备的电源开关无线控制。每台设备有对应的指示灯指示当前的电源开关状态；对实训室30台实验设备的电源开关无线控制。配有上位机软件，可通过电脑对实验设备的电源开关进行控制。
　上位机软件功能
　　1.串口扫描检测
　　2.通过串口发送工作台工作命令
　　3.接收识别主控制台发送工作台开关控制的命令，并刷新工作台状态显示
　　4.能控制最多128工作台
　　5.开关工作台操作时间显示
　4、基本配置：
