一、产品概述
YYGY-DZ01D 电子工艺实训考核装置根据实际生产和相关岗位职业技能要求研制而成，可完成模拟电子技术实训、数字电子技术实训、综合应用实训、电子产品工艺焊接组装调试等实训项目。适合各职业院校电子技术应用、电子与信息技术等专业《电子电路》、《电子技术基础》等课程实训教学，也是相关专业开展课程设计、毕业设计及技能竞赛的理想设备。

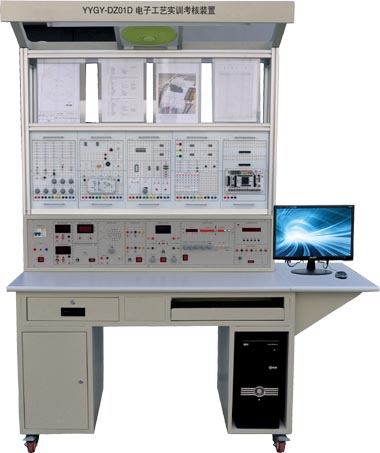

YYGY-DZ01D 电子工艺实训考核装置
二、装置特点
1. 提供100多种实训模块，各模块的接口均已引至板上的专用插座，通过模块的四个弹性插脚可布局于专用实训操作底板。学生可用专用实训导线组合各种实训线路，完成不同的实训项目；
2. 配置多种典型的实训套件，可锻炼学生对电子产品焊接、组装以及整机调试的技能；
3. 电源、测量仪表输出端以接线柱和接线端子两种方式引出，实训操作方便；
4. 学生可设计、搭接、调试、验证新的电子电路，培养创新意识和能力。
三、技术性能
1. 输入电源：单相三线～220V±10% 50Hz
2. 工作环境：温度-10℃～+40℃ 相对湿度≤85%（25℃）海拔＜4000m
3. 装置容量：≤700VA
4. 外形尺寸：1600mm×700mm×1920mm
5. 安全保护：具有漏电压和漏电流保护、过载保护等功能，安全符合国家相关标准
四、基本配置及功能
实训装置由实训台、电源控制屏、实训模块、实训套件、实训工具等组成。
(一) 实训台
采用工业铝合金型材框架，在电源控制屏上方为两层结构。其中第一层既可放置外配仪器仪表，也可挂放其它通用电工电子实训挂箱，扩展完成多门课程实训；第二层可放置PVC夹板，用来夹放实训图纸。顶部设有40W照明日光灯一盏；实训台下方还设有四个带刹车的万向轮，便于移动和固定。
(二) 电源控制屏
电源控制屏为铁质双层亚光密纹喷塑结构，铝质面板（凹字烂板工艺）。主要由2组低压交流电源、直流可调稳压电源、直流开关稳压电源、各种测试仪表等组成，可同时满足2人完成不同的实训内容，方便实训考核。具体功能如下：
1. 直流可调稳压电源（两路）
0.0～30V/0～2A连续可调，具有过载、短路软保护功能，设有两个三位半数显指示，分别指示当前输出的电压值和电流值。
2. 直流开关稳压电源（两路）
±12V/2A、±5V/2A固定输出，具有短路、过流保护及自动恢复功能。
3. 低压交流电源（两路）
3～24V低压交流电源输出，分3V、6V、9V、12V、15V、20V、24V七档可调，输出端具有短路保护、过载保护及自动复位功能。
4. 直流数显电压表（两只）
测量范围0～200V，分200mV、2V、20V、200V四档，直键开关切换，三位半数字显示，输入阻抗10MΩ，精度0.5级。
5. 直流数显毫安表（两只）
测量范围0～2000mA，分2mA、20mA、200mA、2000mA四档，直键开关切换，三位半数字显示，精度0.5级。
6. 提供两组接线柱和接线端子转接口单元，实训操作方便。
7. 提供12路AC220V电源插座接口，可为外配仪器设备提供工作电源。
(三) 实训模块（1套）
提供电阻器、电容器、电位器、电感器、脉冲变压器、稳压二极管、双向稳压管、整流二极管、场效应管、单向晶闸管、双向晶闸管、IGBT管、复位按钮开关、钮子开关、白炽灯、保险丝、共阴数码管、集成稳压管、声电传感器、扬声器、蜂鸣器、气敏传感器、元件插座、音乐片、铜电阻温度计、运放电路、继电器驱动电路、单结晶体管触发电路、功率放大集成电路、DC-DC集成变换器MC34063A、单管放大电路、电机测速、十位逻辑电平输出、单次脉冲源、编码开关电路、拨码盘、CP时钟脉冲源、十位逻辑电平显示、共阴数码管驱动电路、交通灯电路等110种实训模块。实训模块采用PCB板制作而成。
(四) 实训套件（1套）
提供声光控延时开关、遥控音乐门铃、全硅六管超外差式调幅收音机、多功能防盗报警器等四种实训套件，可以完成电子产品综合技能实训项目。
(五) 实训工具（1套）
提供数字式万用表、元件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、电烙铁、烙铁架、焊锡丝、吸锡器、工具箱等常用工具。
(六) 活动柜（2个）
其中一个活动柜设有4个带锁抽屉，可放置实训模块；另一个活动柜为4层结构，可存放实训工具。
五、实训项目
模拟电子技术实训项目
1. 常用二极管的性能测试及应用
2. 双极晶体管及场效应管输出特性的测定
3. 单管放大电路的研究
4. 两级放大电路及负反馈放大电路的研究
5. 助听器电路的调试
6. 恒流充电器的调试
7. 三极管放大电路故障排除
8. 整流、滤波及稳压电路的研究
9. 直流稳压正、负电源电路的研究
10. 典型复合互补OTL功率放大电路调试
11. OTL功率放大电路的故障排除
12. LM386集成音响功率放大电路及其应用
13. 运算放大器基本运算电路
14. RC正弦波振荡器的制作与调试
15. 电容三点式LC正弦波发生器
16. 有源滤波电路的研究
17. 恒温控制电路的制作与调试
18. 对由运算放大器组成的积分运算电路、微分运算电路的研究
19. 对由运算放大器组成的电压比较器传输特性的研究
20. 用气敏传感器和电压比较器制作烟雾报警器
21. 方波、三角波和锯齿波发生器电路的研究与测试
22. 三角波、方波及正弦波发生器的制作竞赛
23. 专用直流-直流集成电压变换电路的应用与调试
数字电子技术实训项目
1. 基本逻辑门电路功能测试
2. 优先编码器功能测试
3. 二进制译码器和数据选择器功能测试
4. 全加器和超前进位全加器功能测试
5. 数值比较器功能测试
6. 七段码锁存/译码/驱动器功能测试
7. 各类触发器功能测试
8. 双向移位寄存器功能测试
9. 二一五一十进制计数器功能测试
10. 二位十进制计数/译码/驱动/显示电路
11. 可逆十进制计数电路功能测试
12. N进制计数电路功能测试
13. 555定时器基本应用电路
14. 微分型单稳态触发器
15. 集成单稳态触发器及其应用
16. 集成施密特触发器及其应用
综合应用实训项目
1. 声光控制节能路灯电路
2. 八线数据传输电路
3. 四位环形计数节拍发生器
4. 秒脉冲信号发生器
5. 伺服电机测速与时钟脉冲测频电路
6. 救护车/消防车声响报警电路
7. 数控变频三角波—方波发生器
8. 移位寄存器彩灯显示电路
9. 八位优先编码器抢答电路
10. 触摸式密码电子锁电路
11. 数字钟电路
12. 二位十进制计数符合电路
13. 交通灯控制电路
14. 升/降阶梯波形信号发生器
15. 光电转换加/减计数电路
16. D/A转换器将数码转换成单极性、双极性模拟电压
电子产品工艺焊接组装调试实训项目
1. 声光控延时开关
2. 遥控音乐门铃
3. 全硅六管超外差式调幅收音机
4. 多功能防盗报警器
六、仪器配置（用户自配或代购）
用户必配：函数信号发生器、双踪示波器、数字毫伏表、数字频率计。
|
