一、产品特点：

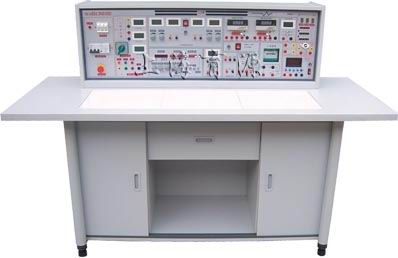

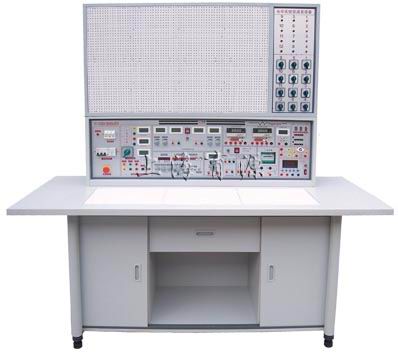

　　YYSG-740Ｂ型高级电工、模电、数电学生实验台，具有较完善的安全保护措施，较齐全的功能。在前几代的产品基础上各方面做了较大的改进，实验项目更加丰富，覆盖面广，实验内容选择余地大，实验深度有较大提高，使实验更加深入完整。实验台装配智能化数字交流、直流电表，测量精度高、测量范围宽，使用方便。电工、电拖强电部分实验均采用隐蔽式电学插座，接触可靠、安全。继电接触器、按钮、时间继电器等独立做成箱式，元器件接线端口引至电学专用插座上。实验方便、快捷、减少元器件损耗。弱电部分在九孔通用实验 底板上完成，实验灵活，动手动脑能力强。元件盒盒体透明，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用压卡式结构，维修、更换元件拆装方便。数字部分实验利用进口新型集成座，实验时集成插拨方便，接触可靠，集成座仅需要更换集成就能无限制完成数字电路实验。实验项目扩展性好，便于学生课余兴趣小组电路开发、学生毕业设计等。实验元件分立式，院校除能完成指导书上实验，还可利用元器件设计符合自身要求的实验内容。为对实验教学上大胆创新的院校实验建设提供了良好的平台。实验台高度为115cm，实验室布局不受设备高度限制，有利于讲师讲解。
二、适用范围：
　　YYSG-740Ｂ型高级电工、模电、数电学生实验台，适用高等院校及要求较高的中专、技校、职业学校、科研单位，可完成电工学、电工原理、电路分析、继电控制等课程实验、实训。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品。
三、实验台构成与性能
　1、电源及参数：
　　1.1.1输入电源:三相四线电源，输入时指示灯亮
　　1.1.2电源输出：有嵌入式保险盒和三相漏电保护开关二级保护功能。
　　A组:单、三相可调交流电源，提供三相0～380V连续可调的交流电源，同时可得至0～240V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只液晶交流电压表，指示调压器输出电压)。
　　B组:低压交流电压3、6、9、12、15、18、24V电源，最大输出电流1.5A。
　　C组:低压交流稳压电源：＋5V、＋12V、－12V。
　　D组:双路稳流稳压电源，二路输出电压均为0～30V，内置式继电器自动换档，多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，每路输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
　　E组:单相交流市电输出，由万能插板供用户自备设备使用。
　　1.2内置式电度表：便于实验，台内装有一台单相电度表，接线端子引至面板，具有工作可视框。
　　1.3内置式日光灯配件：台内已安装一套日光灯实验组件，实验方便、安全。
　　1.4七段译码器：3组七段译码器及对应译码显示数码盒。
　　1.5音频放大器：输入音频电压不低于10mV，输出功率不少于1W，音量可调，内置喇叭，用于电路扩音，也可作信号寻迹。
　　1.6智能型功率、功率因数表：由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），并可存储测量数据，供随时查阅。
　　1.7智能型直流电流表：精度0.5级，量程4档，分别为±4mA、±40mA、±400mA、±4000mA，具有超量程自动保护功能，电表面板上具有上下限预设报警和回差设定按钮，可根据实际情况随时更改任一量程上下限报警数值和回差数据，使用方便、精度高、安全可靠。
　　1.8智能型交流电表：精度0.5级，量程4档，分别为4mA、40mA、400mA、4000mA，具有超量程自动保护功能，电表面板上具有上下限预设报警和回差设定按钮，可根据实际情况随时更改任一量程上下限报警数值和回差数据，使用方便、精度高、安全可靠。
　　1.9单次脉冲：每次可输出一对正负脉冲。
　　1.10函数信号发生器：
　　　1.10.1波形：正弦波、三角波、方波、脉冲波、锯齿波、TTL方波、矩形波。
　　　1.10.2频率范围：由0.1Hz到2MHz，分七个频率档级。
　　　1.10.3正弦波失真度：10－30Hz＜3%　30Hz－100KHz≤1%。
　　　1.10.4方波响应：前沿/后沿≤100nS(开路)。
　　　1.10.5最大输出幅度(开路)：f＜1MHz幅度≤15Vp-p ，1M＜f≤2MHz幅度≤11Vp-p。
　　　1.10.6直流偏置（开路）：±10V。　
　　　1.10.7输出阻抗Z：Z0＝50Ω±5Ω。
　　　1.10.8占空比：脉冲与锯齿波上升、下降沿可连续变化，范围10%－90%。
　　　1.10.9压控振荡（VCF）：加外加直流电压0－±5V变化时，对应的频率变化大于100：1。
　　　1.10.10输出衰减：20 dB　　 40 dB　　 60dB。
　　1.11频率计数器：
　　　1.11.1测频范围：1Hz-100MHz，六位数显。
　　　1.11.2闸门时间：0.01S、0.1S、1S、10S。
　　　1.11.3输入阻抗（AC耦合）：电阻分量约500KΩ，并联电容约100P。
　2、实验操作桌：由双面饰面板制成，不变形，不褪色，尺寸：160×70×80cm，铝合金框架，造型美观大方，中间设有抽屉，存放工具，左右二只储存柜，用于储存元器件。
四、整套设备构成与配备（以二十四座为例）
　　1、实验操作桌：12张，一桌二座，操作桌桌面中央设置通用电路插板(尺寸:35×90cm)，低压电路实验在其上任意拼插元件盒成实验电路。元件盒盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观，盒盖与盒体采用压卡式结构、维修拆装更换方便。继电控制实验由实验箱与专用隐蔽式控制线来完成。根据高压实验与低压实验不同特点配置不同导线、不同实验方法，实验安全系数大大提高。数字电路实验配备通用集成插座，插拔更换集成方便，一座多用，自主开发能力强。每张操作桌配有一粒胶皮板，保护通用电路插板和桌面(如需要在桌上放置电动机、焊接等)，实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。
　　3、示教控制台：由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验台的电源。演示屏立在实验台上，尺寸为160×70cm，用于讲解、演示。
　　3、实验台：共12台，每张学生实验操作桌上配置l台。
　　4、器材配备：
　　GSY－01 继电控制实验箱一13只； GSY－02继电控制实验箱二13只；GSY－03　继电控制实验箱三13只13只； GSY－04　继电控制实验箱四13只；GSY－05　三相负载13只。
　　13台0.18KW三相电动机，39只电流测试插座，39只1.5级直流电表，13只MF－47万用表，13只数字万用表，25套电烙铁及烙铁架，13套剥线钳、尖嘴钳、螺丝刀等工具，13套实验所需的电阻、电位器、电感、电容、变压器、条形磁铁、91只集成座，26只逻辑电平、逻辑电平显示实验盒等元件单元盒（元件已装在透明单元盒内），25张学生凳,1个双门立柜。
　　5、用户自备器材：滑动变阻器、毫伏表。
五、实验项目：
（一）、电工部分实验内容:
