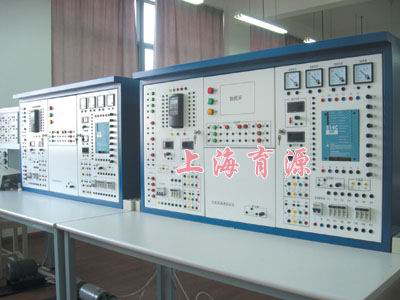

高级电工模电数电实验设备.电工模电数电电力拖动实验室设备,电力拖动.工厂电气实验装置
|
|
| |
|
| |
|
|
|
一、产品特点：
交直流调速实训装置主要训练和考核学员对交流变频器和直流调速装置的参数设置和系统应用能力，通过对交流变频器控制电路和所控制电机负载的精心设计，使学员通过实训掌握交流电动机变频控制各种典型的工作状态；通过对直流调速装置主回路、控制回路和直流电动机负载的精心设计，使学员通过实训掌握直流电动机调速各种典型的工作状态。
|
|
|
二、性能指标：
1、工作电源：~3N/380V/50HZ
2、整机容量：≤1.5KVA
3、规格（mm）：1600×750×1500
4、重量：300Kg
5、工作环境：温度－10℃～＋40℃ 相对湿度＜85%（25℃）
三、主要组件：
欧陆514C直流调速器、西门子M440变频器、他励式直流电机2台(同轴)220V/400W、直流测速发电机27.5V/Kr/Min、三相异步电机380V/370W、直流电压表0~200V，电枢电压表250V、电枢电流表5A、励磁电流表1A、转速表2000R、按钮、空气开关、保险丝、接触器、电位器。
四、实训项目
440变频器装置的面板认识
440变频器参数设置
440变频器基本操作方法
440变频器数字量控制三段速
440变频器数字量控制四段速
514C变频器装置的面板认识
514C开关设置
514C双闭环不可逆调速控制
514C双闭环可逆调速控制。 |
|
|
| |
|
|
