一、产品特点：

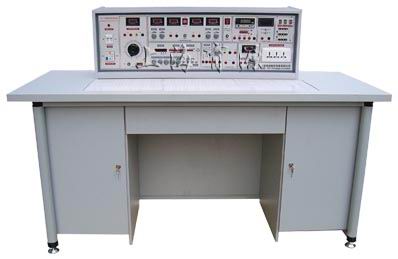

　　YYGS-740A型高级模电、数电实验室学生实验台，具有较完善的安全保护措施，较齐全的功能。在前几代的产品基础上各方面做了较大的改进，实验项目更加丰富，覆盖面广，实验内容要求更高，实验深度有较大提高，使实验更加深入完整。实验台装配智能化数字直流电表，测量精度高，测量范围宽，使用方便。数字部分实验利用进口新型集成座，实验时集成座插拔方便，接触可靠，集成座装在ABS塑料通用底座上，集成座脚引至接插孔，连接方便。利用该集成座仅需更换集成座就能无限制完成数字电路实验。便于学生课余兴趣小组电路开发，学生毕业设计等。元件盒盒体透明，直观性好，加强学生对线路和元器件的感性认识。实验元件分立式，院校除能完成指导书上实验还可以利用元器件设计符合自身要求的实验内容，为对实验教学上大胆创新的院校实验室建设提供了良好的平台。实验台高度为110cm，实验室布局不受设备高度限制，有利于讲师讲解。
二、适用范围：
　　YYGS-740A型高级模电、数电实验室学生实验台，适用高等院校及要求较高的中专、技校、职业学校、科研单位，可完成电工学、电工原理、电路分析、继电控制等课程实验、实训。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品。
三、实验台构成与性能
　1、电源及参数：
　　1.1、输入电源：交流220V单相三线电源，输入时指示灯亮。
　　1.2、电源输出：有嵌入式保险盒和单相漏电开关二级保护功能。
　A组：0.5KVA单相调压器，输出电压0-240V，有数字表指示。
　　B组：低压交流3，6，9，12，15，18，24V电源，最大输出电流1.5A。
　 　C组：低压直流稳压电源，±5V，±12V。
　 　D组：双路恒流稳压电源，二路电压均为0-30V，内置式继电器自动换档，多圈电位器连续调节，使用方便。输出最大电流1.5A，具预设式限流保护功能，每路输出有0.5级数字电流表，电压表指示，电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mv。
　 　E组：万能电源插座：为国内外各种仪器提供工作电源。
　　1.3、七段译码器：3组七段译码器及对应译码显示数码管。
　　1.4、音频功率放大器：输入音频电压不低于10mv，输出功率不少于1W，音量可调，内置喇叭，用于电路扩音，也可作信号寻迹。
　　1.5、数显外测交流直流电压表：三位半数字显示，精度0.5级，测量范围：0-99.9v。
　　1.6、智能型直流电流表：精度0.5级，量程分4档，分别为±4mA，±40mA，±400mA，±4000mA，具有超量程自动保护功能，电表面板上具有上下限预设报警和回差设定按钮，可根据实验情况随时更改任一量程上下限报警数值和回差数据，使用方便，精度高，安全可靠。
　　1.7单次脉冲：每次可输出一对正负脉冲。
　　1.8、函数信号发生器：
　　　1.8.1波形：正弦波、三角波、方波、脉冲波、锯齿波、TTL方波、矩形波。
　　　1.8.2频率范围：由0.1Hz到2MHz，分七个频率档级。
　　　1.8.3正弦波失真度：10－30Hz＜3%　30Hz－100KHz≤1%。
　　　1.8.4方波响应：前沿/后沿≤100nS(开路)。
　　　1.8.5最大输出幅度(开路)：f＜1MHz幅度≤15Vp-p 1M＜f≤2MHz幅度≤11Vp-p。
　　　1.8.6直流偏置（开路）：±10V。　
　　　1.8.7输出阻抗Z：Z0＝50Ω±5Ω.
　　　1.8.8占空比：脉冲与锯齿波上升、下降沿可连续变化，范围10%－90%。
　　　1.8.9压控振荡（VCF）：加外加直流电压0－±5V变化时，对应的频率变化大于100：1。
　　　1.8.10输出衰减：20 dB　　 40 dB　　 60dB。
　　1.10频率计数器：
　　　1.10.1测频范围：1Hz-100MHz，数显。
　　　1.10.2闸门时间：0.01S、0.1S、1S、10S。
　　　1.10.3输入阻抗（AC耦合）：电阻分量约500KΩ，并联电容约100P。
　　2、实验操作桌：由双面饰面板制成，不变形、不裉色，尺寸：160×70×80cm。铝合金框架，造型美观大方，中间设有抽屉，存放工具，左右二只储存柜用于储存元器件。
四、整套设备构成与配备（以二十四座为例）
　　1、实验操作桌：12张，一桌二座。操作桌桌面中央设置通用电路插板（尺寸：35×90cm），根据实验电路在其上任意拼插元件盒成实验电路。元件盒盒体透明直观，内装元件一目了然，盒盖与盒体之间采用压卡式结构、维修拆装、更换方便。每张操作桌配有一粒胶皮板，保护通用电路插板和桌面（如需要在桌上放置仪器、焊接等）。实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。
　2、实验台：共12台，每张学生实验操作桌上配置1台。

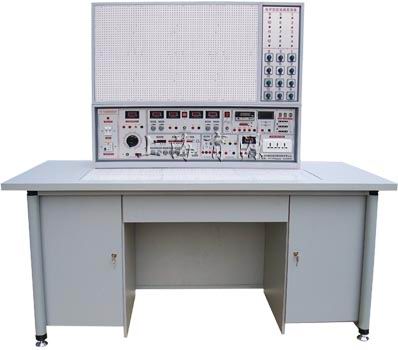

　　3、示教控制台：由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验台的工作电源。演示屏立在实验台上，尺寸为160×70cm，用于讲解、演示。
　　4、器材配备：26只指针式1.5级直流电流表、13只MF47万用表、13只数字万用表、25套电烙铁和烙铁架、13套剥线钳、尖嘴钳、螺丝刀等工具，13套实验所需的电阻、电位器、电感、电容、集成电路、变压器、条形磁铁、逻辑电平开关、逻辑电平显示、91只集成座等元件单元盒（元件己装在单元盒内），25张学生凳，1个双门立柜。
　5、用户自备器材：双踪示波器（型号不限），晶体管毫伏表，滑线变阻器。
五、实验项目：
（一）、模拟电子电路部分
