YYBS-X62W万能铣床电气技能实训考核装置(半实物)


YYBS-X62W万能铣床电气技能实训考核装置(半实物) YYBS-X62W万能铣床电气技能实训考核装置(半实物)

一、产品特点
  YYBS-X62W万能铣床电气技能实训考核装置(半实物),由电源控制部分、机床电气控制部分、半仿真机床实物部分构成。电源控制部分包括实训定时、定时报警、安全用电自动控制等,机床电气控制部分把整台机床内部电器装在正面面板上,能直观地观察机床工作时各电器的动作状况。故障点在面板上设有相应测试点,供实训考核者测试用。仿真机床部分能模拟机床各种运动。通过本装置的实训能使学员掌握机床常见故障的现象、故障产生的大概部位,熟练掌握机床电路工作原理,其是维修电工初、中、高级技能鉴定的理想设备。
二、技术性能
  1、输入电源:三相四线(380V±10% 50Hz)
  2、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃)
  3、装置容量:<1KVA
  4、重 量:150kg
  5、外形尺寸:1800mm×700mm×1250mm
三、装置构成
 (一)主控屏

  1、三相四线电源输入,通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。
  2、设有450V指针式交流电压表三只,指示电源输入的三相电源电压,并有三只指示灯指示实训台与外部电源的通断。
  3、三相四线电源输出,具有单片机全程监控相间、线间过载或短路自动切断总电源。
  4、实验兼报警记录仪(实验管理器):平时作为时钟使用,具有设定实训考核时间,定时报警、切断电源等功能。

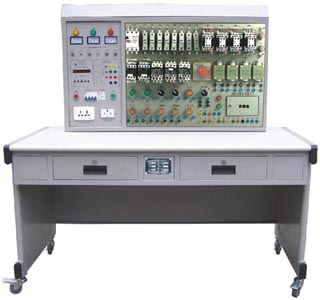

 (二)机床电器装载板:安装机床电器、故障设置盒及故障测试孔。

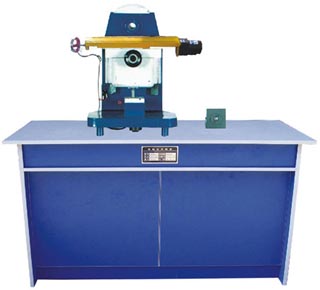

 (三)仿真机床一台,通过电缆与机床电器装载板相连接,演示机床的各种动作。
 (四)实训桌:桌体为铁质双层亚光密纹喷塑,桌面防火、防水、耐磨高密度板。
四、实训项目与目的
  1、熟悉常用低压电气的机构、原理;
  2、通过观察机床模拟运动,了解机床的真实运动状况;
  3、掌握机床电器控制原理及各种保护装置;
  4、掌握机床常见故障发生部分现象及排除方法。
五、故障点设置一览表
故障编号
故障现象
故障编号
故障现象
1
冷却泵电机不能启动
16
进给电机不能正转
2
主轴、进给均不能启动
17
工作台不能向上或向后进给
3
主轴无变速冲动
18
圆形工作台不能工作
4
主轴停止制动不正常
19
圆形工作台不能工作
5
主轴电机不能启动
20
非圆工作台不能向右进给
6
主轴停止不能制动
21
非圆不能上下(或前后)进给,不能快进
7
主轴不能启动
22
不能上下(或前后)进给
8
进给电机不能启动
23
不能向下(或前)进给
9
进给电机不能启动
24
进给电机不能反转
10
进给电机不能启动
25
只能一地快进操作
11
进给变速无冲动,圆形工作台不能工作
26
只能一地快进操作
12
工作台不能左右进给
27
不能快进
13
工作台不能左右进给
28
电磁阀不动作
14
非圆工作台不工作
29
进给电机不转
15
工作台不能向左进给
30
主轴电机不转
