一、概述
　　YYJC-C650-2型普通车床电气技能培训考核实验装置,是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制实验设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器，所以可作为社会电工类职业培训中机床电气维修方面的实习设备，同时也是职业资格培训考核中选用的设备。提高学生的动手能力，并克服以往只能在实际设备上进行教学，费用高且难以实现教学目的弱点。同时以高层次维修技能训练提供了有效的设备，达到了耗资少、教学效果显著的目的。

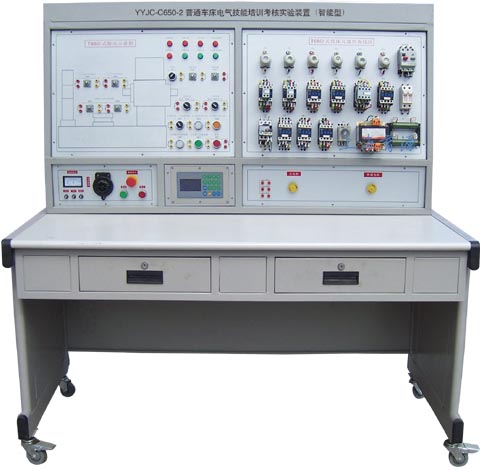

YYJC-C650-2 普通车床电气技能培训考核实验装置（智能型）

二、适用范围
　　本装置适用于C650-2型普通车床电气控制的模拟与C650-2型普通车床电气故障排除的技能考核。
三、技术性能
　　1、输入电源：三相四线（～380V±10% 50Hz）
　　2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<4000m
　　3、装置容量：＜1KVA
　　4、外形尺寸：1410mm×725mm×1535mm
四、装置的基本装备
　1、电源控制面板（铝质面板）
　　（1）交流电源（带有漏电保护措施）
　　提供三相交流电源（380V）
　（2）人身安全保护体系
　　屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即告警并切断电源，确保实验进程安全。
　　屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。
　2、主令控制及图示板（铝质面板）
　　面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。
　　面板上印有C650-2型普通车床立体示意图，可以很直观地看出C650-2型普通车床立体示意图的外形轮廓。
　3、元器件安装板
　　面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，可以很直观的观看它们的动作情况。
　4、三相异步电动机
　　3只380V三相鼠笼异步电动机，分别用作主轴电动机、冷却泵和快速移动电动机。
　5、智能型故障设置与大屏幕液晶答题器：
　操作单元：
　　操作单元电路板（与显示屏一体）、键盘。
　　操作单元采用多重保护设计；双电源直流 12V 输入； 128X64LCD 显示；8 路开关量报警输入，最多 48 路继电器控制；操作单元可以不联网进行脱机考核；可以自动评分；
有报警时显示屏提示。
　主要有以下操作功能：
　　（1）学生入口：学生解除故障时使用，可以查询考核剩余时间。
　　（2）教师入口：设置故障、. 解除所有故障、设置考核时间、修改登录密码、设置设备号。
　教师入口需要登录密码。
　　（3）分数查询：查询学生的当前得分情况。
　　（4）学号查询：查询教师通过计算机设置的学号。
　　（5）设备号查询：查询本机设备地址，每个操作单元有唯一的设备地址。
　　（6）考核时间开始：用于教师设置完毕考核时间后，考核开始倒计时。
　6、实验桌
　　实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌底还设有四个方向轮和四个固定调节机构，便于移动和固定，有利于实验室布局。
五、实验项目及主要内容
　　1、学生熟悉常用低压电器的机构、原理；
　　2、在电气原理图模式下，学生借助原理分析，通过测量找出故障点在某条线路上；
　　3、提高学生的动手能力的技能操作水平；
　　4、通过对机床故障排除，完成机床常见故障的排除；
　　5、可以设置故障点做为维修电工的技能考核台。
