一、概述：

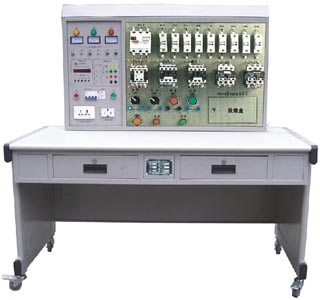

YYBS-20/5T 桥式起重机电气技能实训考核装置，是在YY-20/5T型桥式起重机电气技能接训等考核装置抑基础上进行改造升级，它增加了20/5T桥式起重机仿真半实物模型，并将机床的电气部分和机床的机械部分有机地连持在一起,由于爿将机床的运动全部展现出来，因而使教学更加形象生动,本装置适合于维够电工(电工)初、中、高级技能鉴定中有关机床电气部分的培训考核。
二、功能特点：
1、20/5T桥式起重机半实物仿真模型是参照实际写5 T桥式起重机尺寸-定比例缩小的设计；
2、本套装置电气部分的操作，能实现20/5T桥式起重机各种运动控制，它包括：主钩的起吊和下降、副钩的起吊和下降、大车的左右移动、小车的前后移动、主钩起吊和下降调速、副钩起吊和下降调遣、大车及小车移行调速-极限位置限位保护；
3、机床电气线路的所有接点，在装置的面板上都有测试点，便于学员检测故障；
4、半实物模型上所用电机的电压等级与实际的机床是完垒相同；
5、半实物机床的床身采用铸件，专用模具-次成型，滚珠丝杆传动，手轮使用实际 机床部件，贴近真实机床；
6、半实物机床各部件采用不同的颜色，培训时学生更容舄理解接受；
7、半实物机床活动导轨表面采用高频淬火工艺-经久耐用；
8、控制屏的故障箱内设有3 2个开关，通过拨动故障开关，可分别设置相应的故障点_。
三、技术性能：
1、输入电源：三相四线(380V±10％50Hz)。
2、工作环境：温度-10℃～+40℃，相对湿度<8 5％(25℃)，海拔<4000m
3、装置容量：<0-2KVA
4、漏电保护动作电流：≤30mA；漏电保护动作时间：≤0．1 s
5、控制屏尺寸，1575×725×1535 mm
6、20/5T桥式起重机模型尺寸:1500×700×1000mm
7、大车行程:500m
8、小车行程:300m
四、设备配置：
1、KY-20/5T型桥式起重机电气技能视讯考核装置 1台
2、20/5T 桥式起重机半实物模型 1台（配有与电气部分的连接接口,通过电缆连接）
五、实训项目与目的：
1．熟悉常用低压电器的机构、原理
2．通过观察机床模型的运动，了解机床的实际运动
3．了解机床电器控制原理及各种保护装置
4．掌握机床中常见故障的排除方法
六、故障点设置一览表：
|
故障编号
|
故障现象
|
故障编号
|
故障现象
|
|
1
|
起重机无法启动 |
15
|
主钩不能启动 |
|
2
|
副钩不能下降 |
16
|
主钩不能启动 |
|
3
|
扶沟不能下降 |
17
|
主钩不能启动 |
|
4
|
小车不能向后 |
18
|
不能强力下降 |
|
5
|
打车不能向右 |
19
|
主钩电动机不能正转 |
|
6
|
副钩不能提升 |
20
|
主钩不能强力下降 |
|
7
|
副钩不能提升 |
21
|
制动器(用YA5模拟)不能松开.电阻不能被短接 |
|
8
|
打车不能向左 |
22
|
电磁制动器不能松闸 |
|
9
|
起重机无法启动 |
23
|
主钩调速不正常 |
|
10
|
起重机无法启动 |
24
|
主钩调速不正常 |
|
11
|
起重机无法启动 |
25
|
当操作手柄从强力下降5档往回板时,使KM5不能自锁 |
|
12
|
起重机无法启动 |
26
|
大车不工作 |
|
13
|
起重机无法启动 |
27
|
主钩不工作 |
|
14
|
起重机无法启动 |
|
|
|
