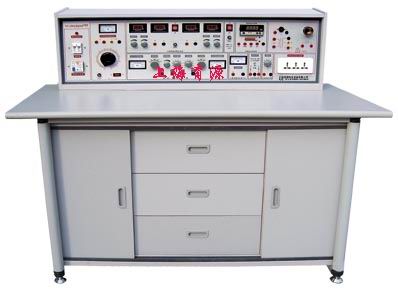

YYXK-745型电子技能实训与考核实验室成套设备
|
|
| |
|
|
● 产品特点：
随着电子工业及信息产业飞速发展，为培养第一线技术应用型操作人员，培养学生动手能力、实践能力和可持续发展能力放在突出地位，促进学生技能的培养"精神。我公司技术人员综合了"电子电器类""电子技术应用类""电子信息类"
《电子技能训练》教学大纲要求，研制了本实验设备。其改革传统实验室实训教学模式，以基本操作技能和二十几类实用新型电路的制作、调试，使学生通过电子产品的制作调试，学会阅读电路原理图和PCB图，熟悉常用电子元器件的选择、测试，掌握焊接和电路组装工艺技能（设备中配置二十几套特制实训电路板和相应元器件），并能处理安装调试过程中出现的问题。
电子技能实训与考核实验室设备,涵盖开关、音频、信号发生、计数、译码、显示、测量、控制等实训内容。分为几个层次和若干模块，不同学制，不同生源的学校可根据自己的实际情况选择实训项目。该设备具有科学性、验证性、实用性、趣味性，是高等、中专、职业学校及各类培训机构
为学生参加社会工作前必不可少的训练设备，也可用作考核机构对学生进行考核的理想设备。
● 实验台构成与性能：
1、电源及参数：
1.1、输入电源：交流220V，50Hz电源，输入时指示灯亮。
1.2、电源输出：有嵌入式保险盒和漏电开关二级保护功能。
1.2.1 0－220V电源输出：一组万能插座：为各种仪器提供工作电源；
1.2.2 可调交流电源：0－250V连续可调，内装一台0.5KVA单相调压器，电压输出有表指示；
1.2.3 恒流稳压电源：二路0-30V稳压输出，内置式继电器自动换档，多圈电位器连续调节，使用方便。输出最大电流1.5A，具有预设式限流保护功能，自动恢复功能，每路输出由0.5级数字电流表，电压表指示，电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mv。
1.2.4 固定直流电源输出：电压5V，输出最大电流500mA。
1.3 智能型直流电流表：精度0.5级，量程分4档，分别为±4mA，±40mA，±400mA，±4000mA，具有超量程自动保护功能，电表面板上具有上下限预设报警和回差设定按钮，可根据实验情况随时更改任一量程上下限报警数值和回差数据，使用方便，精度高，安全可靠。
1.4、单次脉冲源：每拨一次钮子开关可输出一对正负脉冲。
1.5、函数信号发生器：输出正弦波、三角波、矩形波。
1.5.1、频率范围：由5Hz到550KHz，分五个频段。
1.5.2 频率指示：由HZ表直接读出；
1.5.3 电压输出范围：正弦波5HZ－250KHZ>4.5V,250KHZ-550KHZ>3.5HZ,三级衰减：0db,20db,40db,具有连续细调。矩形波：5HZ－250KHZ＞4.5V，250KHZ－550KHZ＞3.5V幅度连续可调；三角波：5HZ－550KHZ＞1V。
1.6音频功率放大器：输入音频电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路 扩音，也可作信号寻迹仪器使用。
1.7变压器：内置式220V/12＋24V变压器，功率25W。
1.8 喇叭：8Ω,0.5W内置式。
1.9 蜂鸣器：内置式；
1.10 灯头座：250V、4A灯头座一只，用于实训中电路的验证等，固定在实验台上，使用方便、安全。
2、实验操作桌：
由双面饰面板制成，不变形，不褪色。尺寸：160×70×80cm，铝合金框架，造型美观大方，中间设有抽屉，存放工具，左右二只储存柜，用于储存元器件。
3、整套设备构成与配备（以二十四座为例）
1、实验操作桌12张，一桌二座。每张操作桌配有一粒胶皮板，保护桌面（如需在桌上放置重物、焊接等）。
2、示教控制台：由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验台的电源。演示屏立在实验台上，尺寸为160×70cm，用于讲解、演示。
3、实验台，共12台，每张学生实验操作桌上配置1台。
4、器材配备：13只MF－500万用表，13只数字万用表，台钻1台，微型手枪钻1台，电烙4、铁及烙铁架25套，双门立柜2个，放置台钻桌1张，13套尖嘴钳，斜口钳，螺丝刀，扳手，镊子，敷铜板13片，初步焊接通用线路板及组件13套，13×22套电子技能实训考核组件（包括特制线路板及相应元器件），25张学生凳。
● 实验项目： |
|
1、常用仪器仪表的使用；
2、常用电子元器件的识别与检测；
3、电烙铁拆装与电子锡焊技能训练；
4、印刷线路板的制作；
5、三端集成稳压直流电源的制作；
6、串联型直流稳压电源的制作；
7、低频信号电压放大器的装配与测试；
8、具有负反馈信号放大器电路的制作与测试；
9、文式桥振荡器的焊接与调试；
10、电池电压监视电路的制作与测试；
11、电子催眠器电路的制作；
12、模拟"知了"电子电路的制作实训；
13、实用声控、光控节电照明灯的制作与实训；
|
14、语音报警喇叭的制作与实训；
15、逻辑测试器的制作与测试；
16、正负脉冲信号的制作与测试；
17、智力竞赛抢答器的制作；
18、水位报警器电路的制作；
19、迷你闪光彩灯的制作；
20、光控音乐门铃；
21、实用模拟自然风控制器的制作；
22、台灯调光电路；
23、实用CMOS触摸锁钥电路；
24、自动充电器的制作；
25、半导体收音机的组装与调试。
|
● YYXK-745电子技能实训与考核元件清单：（来电索取）
|
|
|
|
| |
|
| |
|
|
