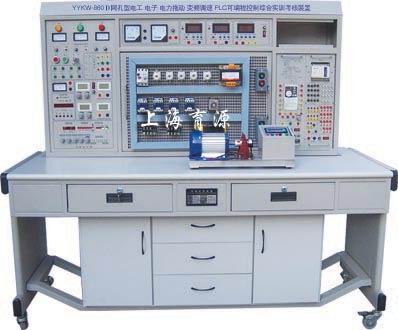

YYKW-860C-1 网孔型电力拖动.PLC.变频调速综合实训考核装置


YYKW-860C-1 网孔型电力拖动.PLC.变频调速综合实训考核装置

  YYKW-860C-1 网孔型电力拖动.PLC.变频调速综合实训考核装置,装置是为了适应职业教育改革和发展的需要而研制生产的。该装置包括交流和直流电动机的电力拖动,常用低压电器及基本控制电路,同时增加了基于PLC和变频器的电机基本控制线路,以及常用机床的控制线路。装置外形美观、结构合理、实训内容丰富,实训方法接近工业现场,实训方法灵活,可扩展性强。该装置适用于自动化专业与机电一体化专业开设的《电机及拖动基础》《工厂继电器接触控制》《PLC原理及应用技术》等课程所开设的技能训练。
一、装置特点:
 1、采用网孔板结构,实训方法灵活,接近工业现场,可增加元器件增加实训内容,便于二次开发及功能扩展。
 2、实训装置由电机、导轨、编码器、测量仪表、PLC主机、变频器等单元组成,实训内容丰富。
 3、安全保护措施合理、科学,外观豪华、气魄。
 4、基于PLC及变频器的电气控制实训项目,配备了MCGS组态软件与计算机进行通信监控实训运行状态。
二、技术性能:
 1、工作电源:三相四线(或三相五线)~380V±5% 50Hz
 2、温度:-10℃~40℃,相对湿度<85%(25℃)
 3、装置容量:<1.0KVA
 4、重量:200Kg
三、实训屏构成与性能:
 1、实训屏外壳:铁质双层亚光密纹喷塑结构,铝质面板。
 2、三相四线电源输入:三只红、黄、绿指示灯亮。接通总开关,由接触器通过起动、停止按钮进行电源控制。
 3、设有450V指针式交流电压表三只,指示输入三相电源线电压。
 4、安全保护:设有电压型漏电保护器和电流型漏电保护器,并有单片机自动全程监控过载或短路,自动切断总电源,故障排除按下复位按钮方可再次启动电源,确保设备和操作者人身安全。
 5、实验管理器:平时作为时钟使用,具有设定密码、实训考核时间、定时报警、切断电源等功能;此外,还能自动记录由于接线或操作错误所造成的告警次数,为操作者实训、考核提供一个统一的标准。
 6、励磁电源:直流220V/0.5A,具有短路保护
 7、电枢电源:直流0-220V/2A连续可调电源一路,具有短路保护
 8、连续可调交流电源:0-240V连续可调,具有短路保护
 9、可调同步励磁电机电源:0-40V/2A连续可调,具有短路保护
 10、磁盘电阻:90Ω四组,900Ω两组
 11、整流二极管:IN5408四只
四、实训操作桌:铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,设有抽屉和元件储存柜,结构坚固、造型美观大方。
五、参考实训项目:
 (1)电机基础实训
 1.直流并(他)励电动机的认识实验
 2.直流并(他)励电动机的空载实验
 3.直流并(他)励电动机的工作特性
 4.三相鼠笼异步电动机的认识实验
 5.三相鼠笼异步电动机的空载实验

6.三相鼠笼异步电动机的工作特性
7.三相同步电动机的认识实验
8.三相同步电机的空载实验
9.三相双速电机的认识实验
(2)电机控制部分
 直流并(他)励电动机控制
 1.电枢回路串电阻启动及调速
 2.电机正反转及制动实验


3.减压启动及降低电源电压调速
三相异步电动机控制
 1.三相异步电动机闸刀开关正转控制线路
 2.三相异步电动机接触器点动正转控制线路
 3.三相异步电动机具有自锁的正转控制线路
 4.三相异步电动机具有过找保护的正转控制线路
 5.三相异步电动机倒顺开关控制正反转控制线路
 6.三相异步电动机接触器联锁的正反转控制线路
 7.三相异步电动机按钮联锁的正反转控制线路
 8.三相异步电动机按钮接触器复合联锁控制线路
 9.工作台自动往返行程控制线路
 10.三相异步电动机接触器控制串联电阻降压起动线路
 11.三相异步电动机时间继电器控制串联电阻降压控制线路
 12.三相异步电动机手动Y/△降压起动
 13.三相异步电动机接触器控制Y/△降压起动

14.三相异步电动机时间继电器控制Y/△降压起动
15.三相异步电动机QX3-13型Y/△自动起动控制线路
16.三相异步电动机的多地控制
17.三相异步电动机半波整流能耗制动控制线路
18.三相异步电动机全波整流能耗制动控制线路
19.C620车床电气控制线路
20.三相异步电动机手动降压起动
21.三相异步电动机单相运行反接制动控制线路
22.电动葫芦电气控制线路
23.C6163车床电气控制线路
24.三相异步电动机控制电路联锁控制线路
25.三相异步电动机主电路联锁控制线路
三相同步电机控制
 1.同步电机正转控制电路

2.同步电动机的能耗制动控制线路
 三相双速电机控制
 1.双速电机手动变速控制线路
 2.接触器控制双速电机的控制线路

3.时间继电器控制双速电机的控制线路
(3)基于PLC下的电机控制实训
 1.PLC控制的三相异步电动机正反转控制
 2.PLC控制的三相异步电动机Y/△启动控制
 3.PLC控制的三相异步电动机降压启动控制
 4.PLC控制的三相异步电动机能耗制动控制

5.C620车床电气控制线路
6.C6263车床电气控制线路
7.电动葫芦电气控制线路
 (4)基于变频器的电机拖动与控制实训
 1.变频器功能参数设置与操作
 2.变频器报警与保护功能
 3.多段速度选择变频调速
 4.外部端子点动控制
 5.控制电机正反转运动控制

6.控制电机运行时间操作
7.瞬间停电变频器参数设定
8.外部电压变频调速
9.三相异步电动机的变频开环调速
(5)PLC、变频器的电机拖动与控制实训
 1.基于PLC通信方式的多段速选择变频调速
 2.基于PLC通信方式的变频器开环调速

3.基于PLC通信方式的变频器闭环调速
六、参考实训项目配备元器件(每台):
序号
名 称
数量
单位
序号
名 称
数量
单位
1
三菱FX1N-24mR-001型主机
1
15
保险座
6
2
三菱FR-S520 SE-0.4KW变频器
1
16
铁壳按钮
2
3
SC-09编程通讯电缆
1
17
信号灯
6
4
通讯模块及PLC编程软件
1
18
接线端子排
5
5
不锈钢电机导轨和光电编码器
1
19
G型导轨
1
6
三相断路器
1
20
钮子开关
3
7
交流接触器
6
21
走线槽
2
8
热继电器
2
22
尖嘴钳
2
9
时间继电器
2
23
螺丝刀
4
10
三相双投闸刀
1
24
三相异步电动机(380V)
2
11
三相闸刀
1
25
三相异步电动机(220V)
1
12
倒顺开关
1
26
直流并(他)励电动机
1
13
BK变压器
1
27
三相双速电机
1
14
行程开关
4
28
三相同步清电动机
1
