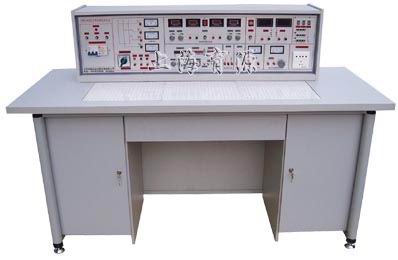

YYMS-618 电工实验室成套设备



YYMS-618 电工实验室成套设备
电工实验学生实验台



一、产品的特点:
  YYMS-618 电工实验室成套设备,具有较完善的安全保护措施,较齐全的功能。实验操作桌中央配有通用电路插扳,电路插板注塑而成,表面均布有九孔成一组相互联通的插孔,元件盒在其上任意拼插成实验电路;元件盒盒体透明,直观性好,盒盖印有永不褪色元件符号,线条清晰美观。盒体与盒盖采用较科学的压卡式结构,维修、更换元件拆装方便。元器件放置在实验操作桌下边左右柜内,实验时取存方便,大大提高了管理水平,规划化程度,大大减轻了教师实验准备工作。
二、适用范围:
  适用于高等院校及要求较高的中专、技校、职业学校,可完成电工学、电工原理、电路分析、模拟电子技术、数字电路,电气控制设备等课程实验。该设备是现有实验室设备的更新换代或新建,扩建实验室的理想产品,它的配备是学校上水平、上等级的重要标志。
三、实验台构成与性能:
1.电源及参数
 1.1输入电源:三相四线电源,输入时指示灯亮。
 1.2电源输出:有保险丝和漏电保护开关二级保护功能。
  A组:单、三相可调交流电源,提供三相0~430V连续可调的交流电源, 同时可得至0~250V单相可调电源(配有一台1.5KVA的三相自耦调压器),配有三只指针式交流电压表,指示调压器输出电压。
  B组:低压交流电压3-24V分七档可调,最大输出电流1.5A,流表指示。
  C组:低压直流稳压电源,电压5V,电流0.5A,电流表指示。
  D组:双路稳流稳压电源,二路输出电压均为0~0.3V,由多圈电位器连续调节,输出最大电流为1.5A,每路电源输出有0.5级数字电流表、电压表指示。电压稳定度<10-2,负载稳定度<10-2,纹波电压<5mV。
  E组:单相交流市电输出,供用户自备设备使用。
2.函数信号发生器:
 2.1波形:正弦波、三角波、方波、脉冲波、锯齿波、TTL方波、矩形波。
 2.2频率范围:由0.1Hz到2MHz,分七个频率档级。
 2.3正弦波失真度:10-30Hz<3% 30Hz-100KHz≤1%
 2.4方波响应:前沿/后沿≤100nS(开路)
 2.5最大输出幅度(开路):f<1MHz 幅度≤20Vp-p 1M<f≤2MHz 幅度≤16Vp-p
 2.6直流偏置(开路):±10V
 2.7输出阻抗Z:Z0=50Ω±5Ω
 2.8占空比:脉冲与锯齿波上升、下降沿可连续变化,范围10%~90%。
 2.9压控振荡(VCF):外加直流电压0~±5V变化时,对应的频率变化大于100:1。
 2.10输出衰减:20dB 40dB 60dB。
3.频率计数器:
 3.1测频范围:1Hz~100MHz、六位数显。
 3.2闸门时间:0.01S 、0.1S、1S、10S。
 3.3输入阻抗(AC耦合):电阻分量约500KΩ,并联电容约100P。
4.单次脉冲:每次可输出一对正负脉冲。
5.音频功率放大器:输入音频电压不低于10mV,输出功率不小于1W,音量可调,内有喇叭,用于放大电路扩音,也可作信号寻迹。
6.七段译码器:3组七段译码器及时对应译码显示数码管。
7.外测交直流二用电流表:精度0.5级,三位半数字式显示,测量范围:0~1000mA。
8.外测交直流二用电压表:精度0.5级,三位半数字式显示,测量范围:0~99.9V。
四、实验设备构成与配备(以二十四座为例)
 (一)示教控制台:由示教实验操作桌、电学实验台、演示控制屏组成,能分别控制12台学生实验台的电源。演示屏立在实验台之上(尺寸为160×70CM),用于讲解、演示。
 (二)实验操作桌12台:一桌二座,操作桌桌面中央设置通用电路插板(尺寸:35×90CM),根据实验电路在其上任意拼插元件盒成实验电路。元件盒盒体透明直观,内装元件一目了然,盒盖印有永不褪色元件符号,线条清晰美观,盒盖与盒体彩压卡式结构、维修拆装更换方便。每台操作桌配有一块胶皮板,保护通用电路插板桌面(如需要在桌上放置电动机、焊接等)。实验操作桌双面饰面板制成,结构坚固、美观大方、不退色、不变型,中间设有抽屉,存放工具,实验桌左右两边各有一个元件储存柜,用于放置实验元器件及储存板。规格:160×70×80cm。
 (三)电学实验台:共13台,每张学生实验操作桌、示教桌上各配置1台。
 (四)器材配备:
  13台0.18KW三相电动机,26只时间继电器,26只热继电器,13只电流测试插座,65只交流接触器,13MF47型万用表,26只1.5级直流电表,25套电烙铁及烙铁架,13套剥线钳、尖嘴钳、螺丝刀等工具,13套实验所需的电阻、电位器、电感、电容、变压器、条形磁铁、集成座等元件单元盒(元件已装在单元盒内),25张塑料凳。
 (五)、用户自备器材:示波器(型号不限),滑线变阻器。
五、实验项目:



 1.电工测量仪表的使用
 2.常用元件的识别与检测
 3.线性元件与非线性元件的伏安特性
 4.电源的外特性
 5.电位值、电压值的测定
 6.电流表和电压表的扩程
 7.基尔霍夫定律的验证
 8.验证楞次定律
 9.迭加原理与互易定理的验证
 10.戴维南定理与诺顿定理的验证
 11.电压源与电流源的等效变换
 12.受控源特性的研究
 13.一阶电路实验
 14.二阶电路的过渡过程
 15.研究LC元件在直流和交流电路中的特性
 16.负载获得最大功率的条件
17.交流电路参数的测量
18.正弦交流电略中RLC元件的特性
19.RL及RC串联电路实验
20.RLC串联谐振电路
21.日光灯电路的连接及功率因数改善
22.三相负载的星三角接法
23.三相电路及功率的测量
24.R-C选频网络研究
25.二端口网络研究
26.单相变压器实验
27.互感电路实验
28.三相异步电动机的使用与起动
29.三相电动机继电接触控制的基本电路
30.三相电动机Y-△起动控制实验
31.三相电动机的顺序控制实验
32.三相电动机能耗制动控制实验
