一、产品的特点：
　　YYMS-608D型电工、模电、数电、电气控制（带直流电机）综合实验室设备,具有较完善的安全保护措施，较齐全的功能。实验操作桌中央配有通用电路插扳，电路插板注塑而成，表面均布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路；元件盒盒体透明,直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、更换元件拆装方便。元器件放置在实验操作桌下边左右柜内，实验时取存方便，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
二、适用范围:
　　YYMS-608D型电工、模电、数电、电气控制（带直流电机）综合实验室设备，适用于高等院校及要求较高的中专、技校、职业学校，可完成电工学、电工原理、电路分析、模拟电子技术、数字电路，电气控制设备等课程实验。该设备是现有实验室设备的更新换代或新建,扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。
三、实验台构成与性能：
1．电源及参数
　1.1输入电源：三相四线电源，输入时指示灯亮。
　1.2电源输出：有保险丝和漏电保护开关二级保护功能。
　　A组：单、三相可调交流电源，提供三相0～430V连续可调的交流电源， 同时可得至0～250V单相可调电源(配有一台1.5KVA的三相自耦调压器)，配有三只指针式交流电压表，指示调压器输出电压。
　　B组：低压交流电压3-24V分七档可调，最大输出电流1.5A，流表指示。
　　C组：低压直流稳压电源，电压5V，电流0.5A，电流表指示。
　　D组：双路稳流稳压电源，二路输出电压均为0～0.3V，由多圈电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳定度<10-2，负载稳定度<10-2，纹波电压<5mV。
　　E组：单相交流市电输出，供用户自备设备使用。
2．函数信号发生器：
　2.1波形：正弦波、三角波、方波、脉冲波、锯齿波、TTL方波、矩形波。
　2.2频率范围：由0.1Hz到2MHz，分七个频率档级。
　2.3正弦波失真度：10-30Hz<3% 30Hz-100KHz≤1%
　2.4方波响应：前沿/后沿≤100nS(开路)
　2.5最大输出幅度(开路)：f<1MHz 幅度≤20Vp-p　1M<f≤2MHz 幅度≤16Vp-p
　2.6直流偏置(开路)：±10V
　2.7输出阻抗Z：Z0=50Ω±5Ω
　2.8占空比：脉冲与锯齿波上升、下降沿可连续变化,范围10%～90%。
　2.9压控振荡(VCF)：外加直流电压0～±5V变化时，对应的频率变化大于100:1。
　2.10输出衰减：20dB 40dB 60dB。
3．频率计数器：
　3.1测频范围：1Hz～100MHz、六位数显。
　3.2闸门时间：0.01S 、0.1S、1S、10S。
　3.3输入阻抗(AC耦合)：电阻分量约500KΩ，并联电容约100P。
4．单次脉冲：每次可输出一对正负脉冲。
5．音频功率放大器：输入音频电压不低于10mV,输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
6．七段译码器：3组七段译码器及时对应译码显示数码管。
7．外测交直流二用电流表：精度0.5级，三位半数字式显示，测量范围：0～1000mA。
8．外测交直流二用电压表：精度0.5级，三位半数字式显示，测量范围：0～99.9V。
9．直流电机Ia、If指示。
10.直流电机Ra、Rf调速环节。
11.直流电机电源：0-220V直流电源输出。
四、实验设备构成与配备（以二十四座为例）

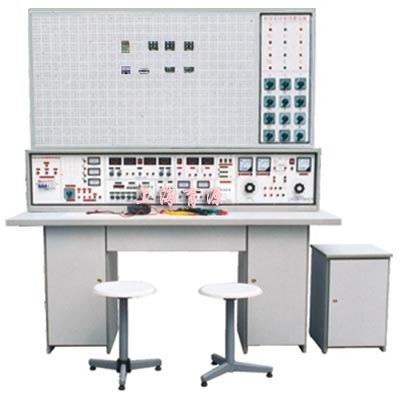

　（一）示教控制台：由示教实验操作桌、电学实验台、演示控制屏组成，能分别控制12台学生实验台的电源。演示屏立在实验台之上（尺寸为160×70CM），用于讲解、演示。

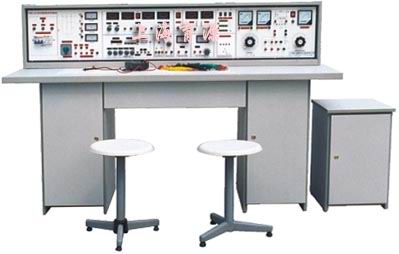

　（二）实验操作桌12台：一桌二座，操作桌桌面中央设置通用电路插板（尺寸：35×90CM），根据实验电路在其上任意拼插元件盒成实验电路。元件盒盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观，盒盖与盒体彩压卡式结构、维修拆装更换方便。每台操作桌配有一块胶皮板，保护通用电路插板桌面（如需要在桌上放置电动机、焊接等）。实验操作桌双面饰面板制成，结构坚固、美观大方、不退色、不变型，中间设有抽屉，存放工具，实验桌左右两边各有一个元件储存柜，用于放置实验元器件及储存板。规格：160×70×80cm。
　（三）电学实验台：共13台,每张学生实验操作桌、示教桌上各配置1台。
　（四）器材配备：
　　39只1.5级指针式直流电流表，26台180W三相电机，26只热继电器，26只时间继电器，78只交流接触器，13只MF47万用表，l3只数字万用表，39只指示灯，52只行程开关，78只控制按钮，13只倒顺开关，26只变压器，13只三相双投闸刀，13只三相闸刀，13套实验所需电阻、电位器、电感线圈、互感线圈、二极管、三极管、场效应管、集成电路、可控硅、逻辑电平开关、逻辑电平指示等元件盒(元件已装在元件盒内)，91只集成座，39只电流测试插座，25套电烙铁及烙铁架，13套剥线钳、螺丝刀、尖嘴钳等工具，25张学生凳。
　（五）、用户自备器材:双踪示波器(型号不限)，功率表、毫伏表、滑线变阻器。
五、实验项目：
（一）电工部分：
