化工实验设备/环保实验设备 >> 化工原理实验设备.化工工艺实验装置

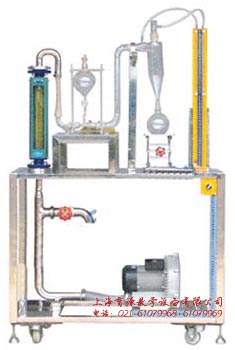

YYCE-05FJX型非均相分离实验装置



一、非均相分离实验装置功能
  1、观察喷射泵抽送物料及气力输送现象和原理。
  2、观察旋风分离器分离气固现象和原理。
  3、结合筛分装置,可考察气速对旋风分离器分离效率的影响。

二、非均相分离实验装置结构特点
  1、本实验装置主体部分采用透明玻璃制作,实验现象清晰,方便学生观察;
  2、固体颗粒抽吸装置采用文丘里管方式,抽吸速度均匀;
  3、示踪颗粒采用红色石英砂,清晰显示气体流向;
  4、移动框架采用镜面不锈钢,体现整个装置的工艺完美性;
  5、利用低噪风机有效降低实验室噪音。
三、非均相分离实验装置主要配置:
  风机、加料器、旋风分离器、降尘室、压差计、流量计、产品接受瓶、不锈钢框架。
四、非均相分离实验装置技术参数:
  1、风机风量:2800rpm,风量450 m3/h,风压120mmH2O,效率66%,轴功率0.75kw。
  2、颗粒硅胶:60-80μm。
  3、除尘效率:η20≥98%。
  4、分离能力:≥8L/H。
  5、旋风分离器、降尘室、加料器:由透明有机玻璃精制。
  6、产品接受瓶:由透明有机玻璃精制。
  7、框架为不锈钢,结构紧凑,外形美观,装置流程简单,操作方便。
  8、外形尺寸:1000×500×1600mm。



YYCE-05FJX型非均相分离实验装置
