实验设备的性能:
1.可以同时了解筛板,浮阀,泡罩及舌形塔板等四种塔板的气-液流动状况,
并观察几种不正常的操作现象。
2.可以测定干板及不同空气流量下各板的压降。
常压、常温操作
板式塔:筛板、浮阀、泡罩、舌形
筛板、浮阀、泡罩、舌形塔板压降:10~5KPa
液体流量:30 l/h
气体流量:4~40 m3/h
水:装置自带水箱循环使用。
电:电压AC380V,功率1.0KW,标准三相五线制。每个实验室需配置1~2个接地点(安全地及信号地)。
气:空气来自风机(自带气源)。
有机玻璃塔体(筛板、浮阀、泡罩、舌形):φ100×150mm
热电阻温度计:0~100℃
宇电温度数显示仪
U型管压差计
鼓风机:功率 550W
正泰电器:接触器、开关、漏电保护空气开关
不锈钢管路、水箱、管件及阀门
不锈钢仪表柜:测控、电器设备在实验架上
不锈钢材质框架1.6×0.55×2.2米(带脚轮及禁锢脚)

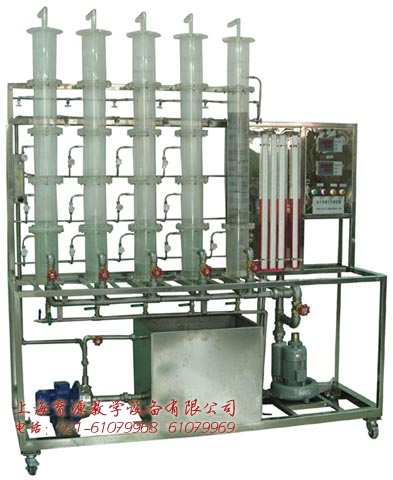

YYCE-24BST型板式塔操作演示实验装置
|
