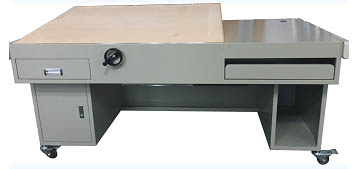

YYZT-G21高级多媒体工程制图设计实验桌采用单边双支撑结构，桌面采用新型手轮旋钮进行无级调节倾角，倾角范围0°-85°，同时具有锁定装置，确保倾斜角度不滑动；桌面高度采用符合人体工学原理的适宜高度：710mm--860mm (可调节)，脚柱采用50x25x700方钢，着地横管采用 50X30X530mm方钢，图板架框由20x20mm方钢焊接；调节扇形采用2.5mm铁片冲压成形，脚套PVC材料，抽屉采用刨花板热压防火板，加三级导轨。台面规格: 1800mm×900mm (配零号优质特制椴木绘图板)
（一）教师桌配备一套
1、教师桌一张(铁质钣金喷塑结构，坚固耐用。规格：1800×900×800mm)。
2、教师桌计算机一台：（学校自备）
3、工程制图多媒体软件（36件模型动画）一套
4、活动靠背转椅一张。
5、高亮度书写投影仪一台、银幕一幅。
投影仪：功率：575W；投影画面尺寸：300*300cm；分辨率：800*600；方式：正投；
通光口径：350*350mm；带高低光源强度开关，双灯切换色差调整。
银幕：电动升降；幕布材质：白玻纤；尺寸：140英寸；比例:16:9；增益倍数:1.2倍。
6、速成制图小模型一盒(38只)。
7、大型塑料制图模型30件；
8、画法几何投影箱6件
9、绘图工具和仪器：(1)零号图板一块；(2)120cm丁字尺一套；(3)绘图仪器一盒(5件)；(4)30cm三角板一副(45°、60°)；(5)曲线板一只；(6)三棱比例尺一把；(7)不锈钢多用擦图片一片；(8)根据专业配置模板若干片；(9)绘图铅笔三支；(10)绘图橡皮擦一块；(11)美工刀；（12）英雄81A-212绘图笔一套。
（二）学生每桌配备32套
1、学生桌一张(铁质钣金喷塑结构，坚固耐用规格：1800×900×800mm)。
2、计算机一台：(学校自备)
3、学生靠背椅一张。
4、速成制图小模型一盒(38只)。
5、绘图工具和仪器：(1) 零号图板一块；(2)120cm丁字尺一套；(3)绘图仪器一盒(5件)；(4)30cm三角板一副(45°、60°)；(5)曲线板一只；(6)三棱比例尺一把；(7)不锈钢多用擦图片一片；(8)根据专业配置模板若干片；(9)绘图铅笔三支；(10)绘图橡皮擦一块；(11)美工刀；（12）英雄81A-212绘图笔一套。
本系列还附有制图基本技能挂图16张，可贴在教室内，随时供学生观看。
工程制图配16张挂图，内容：
1、三角板和丁字尺配合用法
2、标注尺寸的三要素、尺寸界线和尺寸线的画法
3、分规的使用
4、图板和丁字尺
5、丁字尺的用法
6、虚线的画法
7、尺寸线终端画法
8、两块三角板配合使用
9、长仿宋体字列
10、用丁字尺、三角板配合，作圆的内接、外切正六边形
11、字母、数字实例
12、圆规的使用方法
13、铅笔的磨削
14、圆规用铅芯形状
15、角度试分法、用半径六等分圆周
16、图线及部分应用
