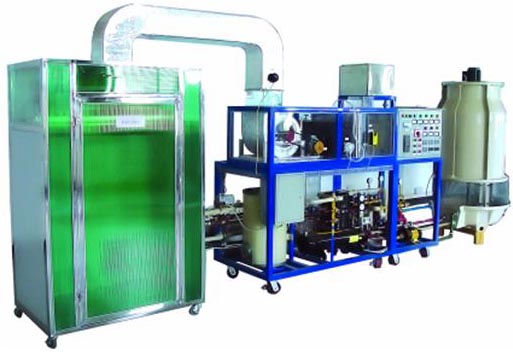

YYZK-VP2型中央空调实训设备（PLC控制）

（一）电气控制系统
　　1、结构形式
　　电气控制柜。规格为600×500×1700mm（L×W×H）。由PLC、漏电开关、信号指示灯、选择开关、热继电器控制按钮、数字温度仪表、数字电压电流表、温度变送器等元件按照中央空调的控制流程设计制作。
　　2、控制系统：制冷方式控制和制热方式控制。
　　3、控制模式：手动模式、自动模式、计算机远程控制模式。多档开关进行三种操作模式的切换。
　　（1）选择手动模式：即用控制柜门上不同的按钮分别对响应的设备进行启动、停止操作。如：按下“冷冻水泵启动按钮SB1”，冷冻水泵投入运行状态，冷冻水指示灯点亮。按下“冷冻水泵停止按钮SB2”，冷冻水泵停止运行状态，冷冻水指示灯熄灭。手动模式一般在设备调试或试运行阶段使用。
　　（2）选择自动模式：即按下控制柜门上的“系统启动按钮”，系统按照PLC预设的逻辑顺序，逐步开启主风机、冷却水泵、冷冻等设备，直至系统完全投入正常运行状态。运行过程中，按下“系统停止按钮”，系统按照逻辑顺序逐步停止设备。
　　（3）选择远程模式：即使用计算机对中央空调系统进行控制。在计算机操作界面上，也可进行手动操作和自动操作。同时计算机可完成数据采集、监控、报表生成、故障报警记录等功能。
　　4、主要技术参数
　　（1）电气控制柜：采用PLC控制方式，包括：三菱PLC（扩展模拟量模）、热继电器、交流接触器、控制按钮、中间继电器、指示灯、数字指示仪表、温度变送器等。
　　（2）输入电源：三相五线 AC380 V±10% 50Hz；
　　（3）最大供冷量：7.5kW；
　　（4）最大输入总功率：6.5kW；
　　（5）制冷额定功率：3.8kW；
　　（6）最大堵转电流：50A；
　　（7）制热额定功率：2.0kW；
　　（8）额定输入电流：7A；
　　（9）循环风量：700m3/h；
　　（10）制冷剂：R22；
　　（11）漏电动作电流：≤30mA；
　　（12）外形尺寸：6000×2400×2500mm
　　（13）安全保护措施：具有过压、过流、过载、漏电、接地四种保护措施，符合国家相关标准。
　　（14）环境温度：环境温度：-5℃～40℃。
　　（15）输出电源：直流24V。
　　（16）PLC:三菱FX2N-48MR，扩展6个通道的模拟量输入模块FX2N-4AD及FX2N-2AD模块各一块。PLC作为中央空调电气柜的控制器，负责总体流程的逻辑控制。模拟量模块用于采集出风口温度、回风口温度、冷冻水出口温度、冷却水出水口温度，并转化为数字量，通过计算机进行实时监控。

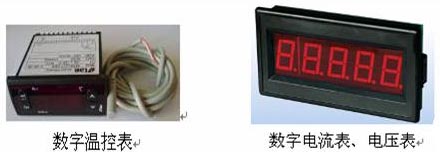

　　（17）仪表
　　电气柜分别安装了数字温控仪表、温度仪表、电流表、电压表等，用于监控压缩机，风机，循环水泵等执行元件的工作电流和电压，监控出风口、回风口、冷凝器等制冷元件的温度。

　　　　　
（18）漏电开关、接触器等继电器元件
　　电控柜安装有中间继电器（AC220V），交流接触器（AC220V），热继电器，漏电保护开关，熔断器，时间继电器等元件，利用继电器模块，可以独立实现对中央空调实验设备进行过程控制。继电器元件采用正泰品牌。

　　　　　　　
（8）控制柜基本操作和现实
　　a.三相带漏电保护总开关;b.三相电源保险丝;c.压缩机电压指示;d.压缩机电流指示;e.模拟锅炉电流指示;f.冷水水泵压力指示;g.热水水泵运行指示; h.冷却水水泵运行指示;i.空气调节风机电流指示;j.压缩机工作指示;k.模拟锅炉工作指示;l.冷冻水水泵工作指示;m.冷却塔工作指示;n.冷却塔风机工作指示;o.空气调节风机工作指示;p.数显冷冻水水温调节指示;q.数显热水水温指示;r.数显冷却指示;s.制冷开关;t.数显冷水水温高调节指示;u.制热开关;v.数显热水水温调节指示。
（二）中央空调模型系统
　　1、制冷系统主要组成：压缩机、蒸发器、冷凝器、电磁阀、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却水泵、制冷水泵。
　　2、制热系统主要组成：电热式模拟锅炉、数显温度调节器、热水水泵等。
　　（1）具有蒸汽压缩式集中式和半集中式中央空调系统的功能，主要由冷源系统、热源系统、空气处理及配送系统及控制与显示系统等组成。可满足学校既能开出验证性实验.也可以开设故障设置性实验满足毕业设计、教师科研、创新实验室所需，能实现一机多用。
　　（2）制冷系统由压缩机、蒸发器、冷凝器、电磁阀、热力膨胀阀、储液罐、视液镜、干燥过滤器和压力表等部分组成。管路中串接有视液镜，可观察制冷剂物理状态和流动方向。管路中串接的电磁阀，作为制冷系统通断控制部件，高低压力表显示高压压力和低压压力。压缩机采用泰康品牌。
　　3、冷却水循环系统主要由冷却水泵、喷淋式冷却塔及循环管路等部分组成，用于吸收冷凝器中制冷剂散发的热量。
　　（3）冷媒水循环系统主要由冷媒水泵及循环管路等部分组成，用于将蒸发器中制冷剂蒸发产生的冷量输送给模拟用户。
　　（4）具有热源系统模块。供热系统由1台模拟锅炉、1台热水泵、1套板式换热器等组成。
　　空气处理与配送要求采用集中式和半集中式两种调节方式。集中式空调系统主要由冷热交换器、风柜、送风机、送风管道及回风管道等部分组成；通过冷热交换器将冷源（冷冻水）或热源（热水）进行处理，把风柜内的空气冷却（或加热），通过送风机和送风管道输送到各用户端（模拟房）而达到制冷（制热）的目的。半集中式空调系统主要由风机盘管组成；工作时，盘管内根据需要流动的冷水（或热水），风机把室内空气吸进机组，经过滤后再经入盘管冷却（或加热）送回室内，如此循环，以达到调节室内温度、湿度的目的。
　　3、故障设置与排除
　　中央空调实验装置，能够设置故障供学生了解各种故障现象和排除故障（主要是在电控系统方面设置故障）。典型故障点总数为20个，其中制冷系统设置的故障点为8个，电控系统设置的故障点为12个，故障点的设置不损坏制冷和电控系统原理。。
软件同时具有故障设置与恢复功能，老师可以随意设置故障，学员可以通过软件界面精确定位故障并且排除。
　　（1）高压过高高压保护；（2）膨胀阀堵塞；（3）压缩机不工作；（4）组合风柜风机不转；（5）冷凝水塔风机不转；（6）模拟锅炉不工作；（7）冷水水泵不工作；（8）热水水泵不工作；（9）冷凝水水泵不工作；（10）制冷控制电脑传感头不工作；（11）模拟锅炉电脑控制传感头不工作；（12）膨胀阀调节不正常；（13）压缩机过载保护；（14）压缩机起动电容不工作；（15）系统终端风机不转；（16）制冷冷水不循环；（17）制热热水不循环；（18）制冷压缩机接触器不正常；（19）制热模拟锅炉接触器不工作；（20）冷凝水塔风机缺相。
