YYDT-528B通用电力拖动实验室成套设备(带直流电机实验)

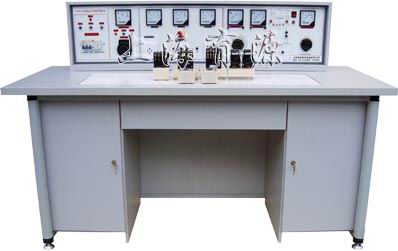

YYDT-528B通用电力拖动、直流电机实验学生实验台

YYDT-528B通用电力拖动(直流电机)实验学生实验台

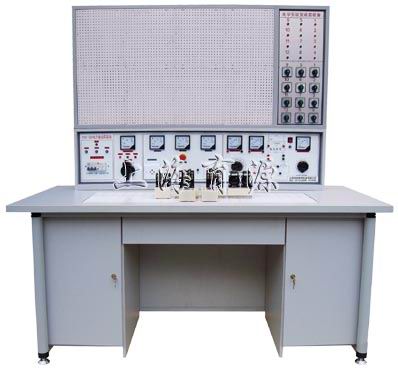

YYDT-528B通用电力拖动直流电机实验教师示教台
YYDT-528B通用电力拖动(直流电机)实验教师示教台




一、研制本产品的意义:
  该设备是在“YYDT-518A通用电力拖动实验室成套设备”的基础上研制而成,在“YYDT-518A”的基础上增加交直流调压环节,直流电机调速环节,直流电机等。除能完成前者全部实验内容外,能完成教学大纲要求的基础直流电机实验。该设备研制成功,解决了广大学校直流电机实验元器件难以购置、难以管理、难以开出实验课的烦恼。该设备把交直流电机实验有机地融于一体,节省实验室,节省管理人员,节省资金。本设备安全可靠,实验操作方便,是较完善的电力拖动实验室设备。该设备是广大学校一步到位、上规模、上档次的理想选择。
二、结构与功能:
 1、学生台桌:配有学生桌12台,尺寸:160×68×80cm,一台2座,桌左右各有一个元件储存柜,中间抽屉放工具。
 2、示教控制台:能分别控制12台学生桌的电源,示教屏具有演示讲解功能。其它功能与学生实验桌基本一样。
 3、学生实验桌中部装有通用实验底板,实验时把元件盒插入实验板,即可连线实验。
 4、通用电力拖动实验台:
  (1)电源输入指示
  (2)UFU、VFU、WFU三相电源输入熔断器
  (3)电源总开关:具有漏电,过载、短路保护功能
  (4)电压换相开关:用来观察三相线电压,450V电压表指示。
  (5)电流表2A3只,分别指示U、V、W相电流输出值。
  (6)急停按钮:按到底切断实验台电源
  (7)三相四线输出接线座
  (8)三相电源插座
  (9)220v市电插座,供外接仪器使用
  (l0)电源开关:控制"交直流调压电源"
  (11)FU:交直流调压电源保险座
  (12)0~240V交流输出 0~240V交流输出接线座
  (13)0~220V直流输出 0~220V直流输出接线座
  (14)电压表250V:指示调压电源的输出电压值
  (15)Ra、Rf调节旋钮
  (16)Ra、Rf接线座
  (17)直流电机Ia、If指示表
三、器材配备:以二十四座为例:
器材清单:



序号
名 称
型号(或规格)
单位
数量
备 注
1
保险管
2安培
6×13
2
交流接触器
CJ10-l0A 380V
6×13
已装元件盒上
3
指示灯
XD-5
3×13
已装元件盒上
4
整流二极管
IN5408
5×13
已装元件盒上
5
电阻
RX-510Ω/30W
3×13
已装元件盒上
6
钮子开关
KN1×2
3×13
已装元件盒上
7
行程开关
LXl9-001
4×13
已装元件盒上
8
按钮-红
LAl9-ll
2×13
已装元件盒上
9
按钮-绿
LAl9-11
4×13
已装元件盒上
l0
倒顺开关
KO-3 380V/10A
1×13
已装元件盒上
11
三相闸刀
380V l5A
1×13
已装元件盒上
12
三相双投闸刀
380V l5A
1×13
已装元件盒上
13
热继电器
JRO-20/3
2×13
已装元件盒上
14
时间继电器
JS7-1A 380V
2×13
已装元件盒上
15
变压器
BK-25W 380V/6.3V 36V
1×13
已装元件盒上
16
导线
铜蕊线1.13MM
若干
已装元件盒上
l7
尖咀钳
1×13
18
螺丝刀
3×13
大号、小号平头、十字
19
万用表 MF-47型
1×13
20
电动机
Y/Δ380V
2×13

21
直流电机
1×13

三、实验内容
:


1.闸刀开关正转控制线路
2.接触器点动正转控制线路
3.具有自锁的正转控制线路
4.具有过找保护的正转控制线路
5.倒顺开关控制正反转控制线路
6.接触器联锁的正反转控制线路
7.按钮联锁的正反转控制线路
8.按钮接触器复合联锁控制线路
9.自动往返行程控制线路
10.接触器控制串联电阻降压起动线路
11.时间继电器控制串联电阻降压控制线路
12.手动Y/△降压起动
13.接触器控制Y/△降压起动
14.时间继电器控制Y/△降压起动
15.QX3-13型Y/△自动起动控制线路
16.半波整流能耗制动控制线路
17.全波整流能耗制动控制线路
18.C620车床电气控制线路
19.手动降压起动
20.单相运行反接制动控制线路
21.电动葫芦电气控制线路
22.C6163车床电气控制线路
23.控制电路联锁控制线路
24.主电路联锁控制线路
25.直流电机启动
26.直流电机的调速
27.直流电机的反转
28.直流电机制动实验
利用上述28项实验元器件,还可完成几十项实验,在此不一一举例。
