YYWL-DD型物料分拣实训装置（材料分拣实训装置）

一、概述
　　YYWL-DD型物料分拣实训装置 (用户自备电脑)，由铝合金导轨式实训台、物料分拣装置、控制系统等组成。整个系统采用开放式结构，控制系统采用标准模块化设计，主要由PLC模块、电源模块、按钮模块等组成。
　　YYWL-DD型物料分拣实训装置，是针对机电一体化教学的要求而研发的，它涵盖了PLC、气动控制、电机传动、电磁铁控制、位置控制、传感器检测等教学内容，是实际工业现场生产设备的微缩装置。基于多种传感器的检测，实现对不同材质、不同颜色物体的分拣。装置采用全开放式布局，可充分锻炼操作者系统接线、机械调试安装、软件编程、独立构建控制系统、反馈整定、故障检测及检修的能力。适合于自动化、电气自动化、电气工程等专业的《运动控制》、《气压系统》、《机电一体化技术》、《检测与转换技术》等课程开设实训课。

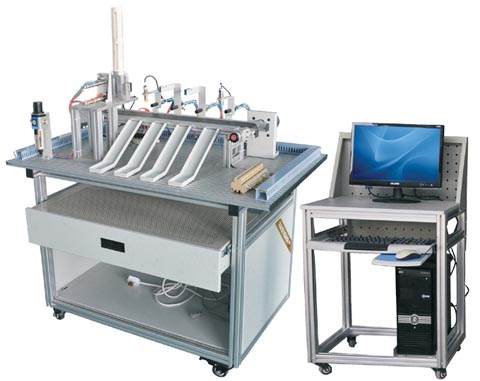

YYWL-DD型物料分拣实训装置（材料分拣实训装置）

二、物料分拣实训装置特点
　　1、物料分拣实训装置由底板、实训桌（铝型材结构）、气动部分、落料机构、物料传送机构、料槽及电气控制等六部分组成。气动部分由电磁阀和气缸组成，物料传送部分由电机和同步传送带组成。
　　2、电气控制由单相交流电机及减速器、电磁阀、气缸、旋转编码盘、旋转电磁铁、开关电源、光电传感器、颜色传感器、电容式传感器、电感式传感器、磁性传感器等组成。PLC选用三菱系列可编程控制器，三菱主机为FX1S-30MR-001、内置开关量I/O（16路开关量输入/14路继电器输出）。
3、通过传感器信号采集，PLC编程，对交流电机、电磁阀、旋转电磁铁进行较复杂的开关量控制、位置控制、时序逻辑控制，实现对传送带上的物料进行定位、辨识、分类。
三、技术参数
　　1、输入电源：单相三线～220V±10% 50Hz
　　2、气源：0.2Mpa～0.55Mpa
　　3、工作环境：温度-10℃～+40℃相对湿度≤85%（25℃）海拔<4000m
　　4、装置容量：<0.5KW
　　5、外形尺寸：1000mm×640mm×1200mm
四、物料分拣实训装置组成
　　1、YYWL-DD型物料分拣实训装置结构有型材底板结构、铝合金型材实训台组成。
　　2、气动部分由调压过滤阀、电磁阀、调速阀、气缸及磁性开关组成。
　　3、物料传送部分由单相交流电机及减速器和同步带组成。
　　4、传感器有光电传感器、电容传感器、电感传感器、磁性传感器等组成。
五、物料分拣实训装置实训项目
　　1、单相交流电机正反转控制
　　2、物料分拣系统的调试
　　3、气动控制技术应用
　　4、传感器技术应用
　　5、电磁铁技术应用
　　6、分拣出金属与非金属
　　7、分拣出黑色与白色块
　　8、分拣铁质工件到任一料槽
　　9、分拣铝质工件到任一料槽
　　10、分拣金属工件到任一料槽
　　11、分拣非金属工件到任一料槽
　　12. 故障检测与维修
六、物料分拣实训装置基本配置（略）
