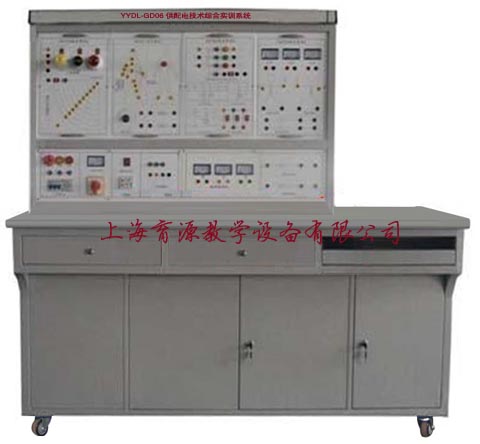

供配电技术实训系统-电力工程实训考核系统




一、设备概述:
  YYDL-GD05型安全用电实训台,适用于《电气安全工程》、《安全用电》、《电工作业》、《电工技术》、《电力工程概论》等课程教学实训。学员可通过实训教学,熟悉各种电气事故的原因和预防电气事故的实用操作措施,从而使学员了解电气事故、重视电气事故、提高现场预防事故和解决电气事故的能力。
  YYDL-GD05型安全用电实训台,同时使学生学习电网的多种连接方式、多种常用的线路保护方式,比如直接接触电击防护、间接接触电击保护、以及安全设备选择。
  YYDL-GD05型安全用电实训台,采用台式模块化(挂板)结构,可扩展性强。教学模型均安装在挂板上,使实训元件更加直观,方便学员学习掌握。

二、设备特点
  1、多重、可靠、全面的安全保护
  电源总开关采用可靠性漏电保护断路器,一旦漏电能在0.1秒内切断电源;二是实验台采用三相五线制电源,实验台金属外壳安装专用接线端子,保证设备可靠接地;三是采用无触及性实验插座,完全避免了无意识触电。
2、完善的硬件配置:
  实训台所需各种电源、仪表、负载、电子元件、电路模块等有机结地合在一起,配套齐全。电气控制线路或电子线路元件都装在作为挂板的安装板上,操作方便、更换便捷,可扩展其它功能或开发新实验。
  3、设备扩展方便:模块式结构,挂箱更换方便,便于组织各种实训项目、方便升级。
  4、设备的可靠性:元件连接在端子,学生从端子上插线或接线,训练学生理论联系实际的基本技能。
  5、可进行电工实训项目教学法的各种项目。
三、技术性能
  1、工作电源:三相五线,AC380V±10%,50HZ
  2、功率:Pmax小于300W
  3、环境温度:-30℃-40℃;相对湿度:≤90%
  4、重量: 80kg
  5、外形尺寸:1700mm×750mm×1500mm
四、实验项目
  兆欧表的使用
  接地电阻测试仪的使用
  电流感知实验
  模拟人体阻抗实验
  模拟人体跨步电压触电实验
  IT系统绝缘监视模拟实验
  特低安全电压的认识实验
  安全隔离变压器的认识及安全原理实验
  电网IT系统模拟实验
  电网TT系统模拟实验
  TN系统模拟实验
  TN系统电网设备接地部分设备接零危害模拟
  TN系统零线断线与设备漏电模拟
  TN系统零线断线与不平衡负荷模拟
  等电位连接模拟实验
  漏电保护器原理模拟实验
  安全标志牌的认识实验
五、配置清单
  1 安全用电实训装置(金属台+木质台面+电源控制+实训面板) 1台
  2 安全用电挂箱1(安全变压器单元、特地安全电压单元) 1只
  3 安全用电挂箱2 (电流型漏电保护实验、电流感知)1只/台
  4 安全用电挂箱3 (设备漏电模拟 )1只
  5 安全用电挂箱4 (三相负载、跨步电压)1只
  6 安全用电挂箱5 (电网三种接线方式模拟)1只
  7 安全用电挂箱6 (人体触电模拟) 1只
  8 安全用电挂箱7 (跨步电压模拟、人体不同电流途径的伤害)1只
  9 指针式万用表( MF47)1只
  10 测电笔 1支
  11 兆欧表(ZC25-4, 0~1000兆欧)1只
  15 实验指导书 2本
选配配置:
  1、接地电阻测试仪 ZC29B-1型,10Ω×1-×10-×100(或者ZC29B-2型,10Ω×0.1-×1-×10) 一个实验室配1套
  2、急救橡皮模拟人 一个实验室配1台
  3、电工常用工具 绝缘棒、绝缘夹钳、高压验电器、脚扣登高板、安全腰带,一个实验室配1套。
