YYDJ-605 电机.电力拖动及电气控制实训考核装置

一、概述
　　YYDJ-605 电机.电力拖动及电气控制实训考核装置能满足《电机拖动与调速》《电机及拖动基础实验》《电机学》《电机与变压器》等课程大纲要求的实验。装置设计新颖、结构合理、外观豪华气魄，适合高等院校、中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备。

　

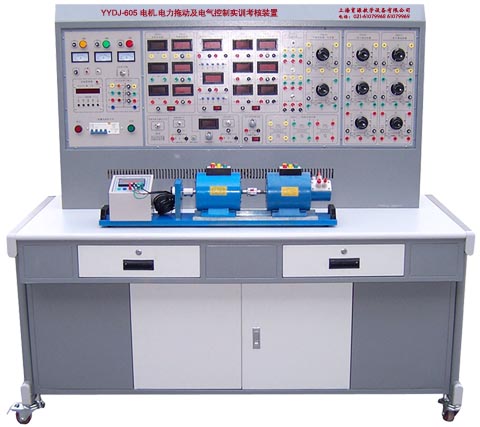

YYDJ-605 电机.电力拖动及电气控制实训考核装置

二、产品特点
　　1、综合性强：即能完成"电机拖动"实验又能完成单、三相变压器实验，还可扩展电气控制技术实验。
　　2、整套性强：从仪器仪表、专用电源、电机及其它实验部件到实验连接线均配套齐全。
　　3、电机导轨采用不锈钢制造，底板采用20mm厚轧钢板，电机运行噪音小，永不变形，保证了设备长期运行。
　　4、用"校正直流测功机"测原动机输出功率，完全克服了以往"涡流测功机"死区大、误差大的缺点。配套的小型电机经过特殊设计，其特性和参数可模拟中小型电机，学生通过实验可加深对电机理论的理解。
　　5、设有电压型和电流型漏电保护，相间、线间过载或短路由单片机全程监控自动保护功能。
　　6、设有定时器兼报警记录仪，适应实验室的开放式教学，便于老师对实验的管理与考核。
三、技术性能
　　1、输入电源：三相四线380V±10% 50Hz
　　2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)
　　3、装置容量：＜1.5KVA
　　4、重 量：300Kg
　　5、外形尺寸：1600×750×1300（mm）
四、实验项目：
　（一）直流电机实验
　　1、认识实验
　　2、直流发电机
　　3、直流并励电动机
　　4、直流电动机启动：串电阻启动、降压启动
　　5、直流电动机改变转向的方法
　　6、直流电动机调速特性实验：改变电枢回路所串电阻、励磁回路所串电阻、降低电枢电压
　（二）单相变压器实验
　　1、单相变压器变比K
　　2、单相变压器空载实验，测取变压器空载数据IO、PO和UO。
　　3、单相变压器短路实验，测取变压器短路数据UK、IK和RK。
　　4、单相变压器负载实验，测取变压器负载数据UZ = f（IZ）。
　（三）三相变压器实验
　　1、三相变压器绕组极性的测定
　　2、三相变压器联结组别的测定
　（四）异步电动机实验
　　1、三相绕线式异步电动机定子电阻的测试
　　2、三相异步电动机空载实验：测取空载时电压U0，电流I0、三相功率P0，绘制空载特性曲线
　　3、三相异步电动机短路实验：测取短路时电压UK，电流IK、功率PK，绘制短路特性曲线
　　4、三相异步电动机参数的求取
　　5、三相异步电动机在各种运行状态下的机械特性
　（五）三相同步电动机实验
　（六）电气控制实验项目
　　1．闸刀开关正转控制线路
　　2．接触器点动正转控制线路
　　3．具有自锁的正转控制线路
　　4．具有过找保护的正转控制线路
　　5．倒顺开关控制正反转控制线路
　　6．接触器联锁的正反转控制线路
　　7．按钮联锁的正反转控制线路
　　8．按钮接触器复合联锁控制线路
　　9．自动往返行程控制线路
　　10．接触器控制串联电阻降压起动线路
　　11．时间继电器控制串联电阻降压控制线路
　　12．手动Y/△降压起动
　　13．接触器控制Y/△降压起动
　　14．时间继电器控制Y/△降压起动
　　15．QX3-13型Y/△自动起动控制线路
　　16．半波整流能耗制动控制线路
　　17．全波整流能耗制动控制线路
　　18．C620车床电气控制线路
　　19．手动降压起动
　　20．单相运行反接制动控制线路
　　21．电动葫芦电气控制线路
　　22．C6163车床电气控制线路
　　23．控制电路联锁控制线路
　　24．主电路联锁控制线路
　　25．双速电机手动变速器控制线路
　　26．双速电机时间继电器控制强路
　　27．同步电动机的能耗制动控制线路
四、电机.电力拖动及电气控制实训考核装置的基本配备
　（一）实训屏（铁质双导亚光密纹喷塑，铝质面板）
　　1、交流电源：提供三相0～450V可调交流电源，同时可得到单相0～250V可调的交流电源（配有一台三相同轴联动自耦调压器，功率1.5KVA）。可调交流电源输出处设有过流保护装置，当相间、线间过电流或直接短路均能告警并切断电源。配有三只指针式交流电压表，通过切换开关，可指示三相电网电压和三相调压输出电压，并有指示灯指示外部电源输入和工作电源输出。
　　2、励磁电源：直流220V/0.5A，具有短路保护
　　3、电枢电源：直流0-220V/2A连续可调电源一路，具有短路保护
　　4、连续可调交流电源：0-240V连续可调，具有短路保护
　　5、可调同步励磁电机电源：0-40V/2A连续可调，具有短路保护
　　6、定时器兼报警记录仪：具有设定时间、定时报警、切断电源及记录各种告警次数功能。
　　7、测量仪表
　　（1）直流数显电流表四只：量程2000mA，0.5级
　　（2）直流数显电压表二只：量程300V，0.5级
　　（3）交流数显电流表三只：量程3A，0.5级
　　（4）交流数显电压表三只：量程500V，0.5级
　　（5）智能型功率、功率因数表二只：由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），并可存储15组测量数据，供随时查阅。
　　8、三相转换开关二组，单相转换开关一组
　　9、三相可调电阻器（三组90Ω×2/1.3A）
　　10、三相可调电阻器（三组900Ω×2/0.41A）
　　11、电气控制实验模块：
　　GSY-01　继电控制实验箱一； 　　GSY-02　继电控制实验箱二；
　　GSY-03　继电控制实验箱三；　　 GSY-04　继电控制实验箱四；
　　GSY-05　继电控制实验箱五； 　　GSY-06　继电控制实验箱六；
　　GSY-07　继电控制实验箱七；　　 GSY-08　继电控制实验箱八；
　　12、安全导线：采用高可靠护套结构手枪插连接法，具有柔软、耐压高、强度大、防硬化、韧性好等优点。
（二）实验桌
　　实验桌主体为双层铁质亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，造型美观大方。
五、育源电工电子电拖及自动控制技能鉴定仿真软件
　（一）软件特点
　　1．在指导方针上，不以某专业或课程的教学大纲为依据，而是以国家维修电工职业标准为指导。
　　2．在系统定位上，不以理论性系统性为主线，而是以职业技能的训练养成为主要任务。
　　3．在内容选择上，不以验证性的实验为主要目的，而是以职业标准规定的技能点的仿真实训为主线。
　　4．在媒体使用上，不以简单的播放式动画为主，而是侧重于动画编程、受训者的参与交互性训练上。
　　5．在表现形式上，不以实物照片而满足，而是为追求情景性效果采用三维建模技术。
　　6．在教学设计上，不以简单完成某个技能为满足而是围绕该技能设置了诸如目的、原理、认识、结构、拆装、布局、连线、操作、排故、考评等尽可能完备的模块。
　　7．该软件包含初级工与中级工、高级工全部12个实训单元的研制工作，总共包含了近100多个实训项目，基本覆盖了电工、电子、电拖、维修电工、PLC等职业技能实训和鉴定设备技术规范中所列出的主要技能项目。网络版用于学生独自仿真模拟练习，单机版用于老师教学实训。
　（二）软件简介
　　目前推出的，训练模块分为电工基础、照明电路、仪器仪表、低压电器、电力拖动、电子器件、电子技术、机床电路、PLC控制等100多个实验内容，学校可以根据学生学习进度选择相应的训练模块进行训练。
　　利用生动的动画演示，配合语音对电路工作原理进行讲解；可通过半透明的原理图上的提 示进行相关操作；具有与设备一致的实验项目和实物元件介绍；具有实验目的的描述、实验器材的展示、典型电路的分析、电路原理声动同步的解说、元件布局模拟操作、电路原理的模拟接线，模拟现场的工业仿真等功能。该软件所有图标及器件均采用3D建模，通过美工处理，整体画面美观大方。通过软件的教学及仿真，能激发学员的思维、增强学员的感性认识，更好地剖析教学的重点、难点。
　　软件中的项目内容都和实训设备相关，学生在去实验室之前，就可以对实操项目在理论和感观上有个初步的认识，具体见以下示例：
　1、电工电拖部分：
　（1）实验器材
　　利用3D建模，使实训设备上所用到的元器件真实的放映给学生，另学生有个直观的认识。
　（2）典型电路
　　实训设备相应电路的原理图和实物接线图都将反应在这个栏目里。用鼠标点击原理图上相应的元器件符号，真实电路中就会指示对应的器件，并且在提示窗里出现该元件在电路中的作用
　（3）电路原理
　　该电路的电路工作原理讲解，利用生动的动画演示，配合上专业的语音讲解使得该教学课件达到一定的深度。枯燥的原理授课变得生动易懂，是老师最有力的教学工具之一。
　（4）接线练习
　　学生通过半透明的原理图上的提示，按照原理图对电路进行模拟接线，接线的同时系统也有相应的提示。可以训练学生的规范接线和提供对电路的熟悉程度
　（5）实验仿真
　　学员可以操作空气开关，按钮等元器件来操控相应项目的电路。界面上的接触器、时间继电器等元器件就可以根据操作控制电机的转动。
　2、电子技术部分：
　（1）实验器材
　　利用3D建模，使实训设备上所用到的元器件真实的放映给学生，包括电阻色环细节，使学生有个直观的认识。
　（2）电路原理
　　该电路的电路工作原理讲解，利用生动的动画演示，配合上专业的语音讲解使得该教学软件达到一定的深度。枯燥的原理授课变得生动易懂，是老师最有力的教学工具之一。　　 　　
　（3）实验仿真
　　真实的反映出实验现象，包括示波器的波形、电压（可测多点），调节电位计或操作某些按钮开关，电路的参数会跟随变化。直观生动的模拟出了实验所要达到的效果，也能使学生熟悉实验仪器的使用。
　3、照明电路部分：
　　使用方法同上，本模块包括日光灯接线、两地灯控制。
　4、仪器仪表部分：
　　本模块包括万用表、兆欧表、电流表、电压表、钳形电流表。
　5、机床电路排故部分：
　6、 PLC控制部分：
　7、软件仿真实训内容：
　　一级模块 二级模块 三 级 模 块
　　电工基础 欧姆定律 目的 原理 实验 考考你
　　基尔霍夫定律 目的 原理 实验 考考你
　　电磁感应 目的 原理 实验 考考你
　　功率因数的提高 目的 原理 实验 考考你
　　负载星形接法 目的 原理 实验 考考你
　　负载三角形接法 目的 原理 实验 考考你
　　电机与变压器
　　变压器 外形 原理 考考你
　　三相异步电动机 外形 装配 考考你 维修
　　电流互感器 种类 原理 使用 考考你
　　电压互感器 种类 原理 使用 考考你
　　单相异步电动机 外形 装配 考考你
　　伺服电机 外形 原理 考考你
　　直流电动机 外形 装配 考考你
　　低压电器
　　接触器外形 原理 判断线圈 确定触点对 安装 考考你
　　继电器 外形 原理 测热元件 测触点 考考你
　　开关 外形 原理 测量 考考你
　　按钮 外形 考考你
　　指示灯 外形
　　熔断器 外形 测量 测量2
　　接线端子 外形
　　电子器件
　　电阻器电位器 外形 标识 识别 小测验 测量
　　电容器 外形 标识 使用 小测验 测量
　　电感与小型变压器 外形
　　二极管 外形 标识 识别 小测验 测量
　　三极管 外形 标识 小测验 型号判定 管脚判定
　　光电器件 外形 种类
　　集成电路 外形 标识 考考你
　　晶闸管与单结管电路 外形 电路 测量 仿真 排故 考考你
　　电子技术
　　单相桥式整流滤波电路 目的 电路 原理 布局 仿真 考考你
　　射极偏置电路 目的 电路 原理 仿真 考考你
　　串联稳压电路 目的 电路 原理 仿真 考考你
　　延时开关电路 目的 电路 原理 仿真 考考你
　　RC振荡电路 目的 电路 原理 仿真 考考你
　　直流电动机调速电路 目的 电路 原理 仿真 考考你
　　差分放大电路 目的 电路 原理 布局 仿真 考考你
　　单结管同步触发电路 目的 电路 原理 布局 仿真 考考你
　　三端可调稳压电路 目的 电路 原理 布局 仿真 考考你
　　宿舍灯控制电路 目的 电路 原理 布局 仿真 考考你
　　电力拖动
　　接触器联锁正反转 目的 电路 原理 接线 仿真 考考你
　　按扭联锁正反转控制 目的 电路 原理 接线 仿真 考考你
　　双重联锁正反转控制 目的 电路 原理 接线 仿真 考考你
　　反接制动控制电路 目的 电路 原理 接线 仿真 考考你
　　Y-Δ降压启动电路 目的 电路 原理 接线 仿真 考考你
　　手动顺序起动控制 目的 电路 原理 接线 仿真 考考你
　　直流电动机调速控制 目的 电路 原理 接线 仿真 考考你
　　双速电动机调速控制 目的 电路 原理 接线 仿真 考考你
　　电动葫芦控制 目的 电路 原理 接线 仿真 考考你
　　绕线式电动机控制 目的 电路 原理 接线 仿真 考考你
　　照明电路
　　日光灯接线 接线 原理 仿真 考考你
　　两地灯控制 接线 原理 仿真 考考你
　　机床电路
　　接触器联锁正反转 故障现象 排故
　　按扭联锁正反转控制 故障现象 排故
　　双重联锁正反转控制 故障现象 排故
　　电动机反接制动控制 故障现象 排故
　　Y-Δ降压启动电路 故障现象 排故
　　手动顺序起动控制 故障现象 排故
　　直流电动机调速控制 故障现象 排故
　　双速电动机调速控制 故障现象 排故
　　电动葫芦控制 故障现象 排故
　　绕线式电动机控制 故障现象 排故
　　常用工具
　　验电笔 介绍
　　旋具 介绍
　　剥线钳 介绍
　　电工刀 介绍
　　电烙铁 介绍
　　仪器仪表
　　万用表 种类 面板 测电阻 测电压 测直流电流 测电压
　　兆欧表 种类 面板 测绕组间电阻 测电阻 考考你
　　电流表 种类 面板 操作 考考你
　　电压表 种类 面板 操作 考考你
　　钳形电流表 种类 面板 操作 考考你
　　直流单臂电桥 种类 面板 使用 操作 考考你
　　信号发生器 种类 面板 使用 操作 考考你
　　普通示波器 种类 面板 使用 操作 考考你
　　导线连接 导线简介 裸线 电磁线 绝缘线 通信电缆
　　命名法 电线命名法 射频电缆命名法
　　线材选用 电路条件 环境条件 导线颜色选用
　　导线连接 单股芯线连接 七股芯线的连接 七股芯线T型连接
　　线头绝缘的恢复 绝缘材料 包缠方法 热缩管
　　PLC 认识PLC
　　结构 I/O单元 工作方式 简易编程器
　　交通信号灯控制系统 控制要求 I/O口分配 接线 梯形图指令表 运行
　　可逆运行反接制动 控制要求 I/O口分配 接线 梯形图指令表
　　Y-Δ降压起动 控制要求 I/O口分配 接线 梯形图指令表
