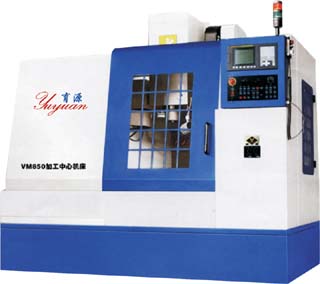

YY、VM850型数控加工中心机床(教学-生产两用)
|
|
|
|
|
|
一、主要特点
◆ 机床布局合理，结构紧凑，刚性好，精度高。
◆ 导轨副采用注塑工艺一淬硬导轨。
◆ 主轴为高精度进口轴承，高精度进口滚珠丝杆。
◆ 机床采用进口斗笠式刀库，换刀准确可靠。 |
◆ X轴行程大，加工范围广。
◆ 日本FANUC-Oi数控系统。三轴为交流伺服电机。
◆ 交流主轴电机，强力切削，低速高扭矩，恒功率范围宽。
◆ 机床外观有全防护型。
◆ 配悬挂式手摇脉冲发生器 |
二、主要技术参数：
工作台面积（长×宽)： 400×900mm
工作台T形槽（mm）：3×18mm
工作台最大承重：650KG
T形槽间距（mm）：100mm
主轴孔锥度： BT40
主轴转速： 4500rp/m（无级调速）
三向行程：X向：760mm Y向：410mm Z向：610mm
快速进给速度：X向：15m/min Y向：15m/min Z向：12m/min
刀库容量：16把
主电机功率：（380V，50HZ）3.7KW
定位精度：±0.02/300 mm
重复定位精度：±0.005mm
机床外形尺寸（长×宽×高）：2500×2150×2500mm
机床重量：4800kg |
|
|
| ; |
YY-OTM-650 数控加工中心
|
|
|
一、特点：
本机体采用箱型结构优化设计，稳定性好，刚性强。
电脑自动控制润滑设计，确保导轨丝杆等都能得到可靠充分的润滑。
浮动拉刀机构设计，主轴轴承不受打刀力，确保主轴精度和寿命。
导轨副采用超高频淬火精磨及粘贴耐磨片精细研刮，耐磨性好。
大导程精密滚珠丝扦预拉伸安装，精度稳定，负载刀强。
选配大功率电机，扭力强大，高速平稳。
三轴导轨均选用全密闭式防护罩，导轨防护安全可靠。
适合于模具和中小零件加工。
二、标准附件：
全封闭防护罩、自动润滑装置、气动拉刀装置、加工吹气装置、冷却装置、照明装置、三色警示灯、调整垫铁、工具箱、技术资料等。
三、技术参数：
X轴行程：650mm
Y轴行程：450mm
Z轴行程：450mm
工作台尺寸：400×800mm |
|
T型槽尺寸：3×14mm
工作台负荷：400kg
主轴锥孔：BT40
主轴转速：200-6000rpm
主轴鼻端至工作台面：80-530mm
主轴中心至立柱：470mm
主轴马达：4kw
三轴马达：6Nm
三轴速度：0-8000mm/min
定位精度：0.01mm
重复定位精度：0.005/300mm
气压需求：6kgf/cm2
电力需求：8KVA
刀库（选装）：12/16
机器重量：2800kg
机器外形尺寸（L×W×H）:2100×2100×2200mm |
四、主要醒置：
国产机身；导轨副淬硬磨削及贴塑铲刮；
南京工艺滚珠丝杆及螺母；
台湾联轴器（丝杆电机直联）；
南京工艺主轴6000RPM(或台湾普森主轴8000RPM)；
日本NSK轴承；
打刀缸或台湾增压缸；
不锈钢导轨防护罩；
国产电动润滑系统；冷却水系统及空气冷却装置；
伺服驱动电机7.5Nm；
日本变频器（东芝或三菱）；
变频主轴电机4kw（或伺服主轴电机5.5kw）；
选配台湾马特12把刀库
数控系统：华中21M， SIEMENS 802SBL，
三菱E60， FANUC 0I-mate
钣金烤漆；
|
|
|
|
YY－CK340A 生产型数控车床
|
|
|
一、产品特点：
1、数控系统：数控系统采用电脑自动运算功能，对输入的数据程序进行自动化管理。可对车床自动变速、自动进给、自动转换刀架、自动润油。可以自动对内外圆柱面、圆锥面、球面、螺纹及切削、钻、扩、铰孔等工序一次性完成加工。且切削精度高、切削速度快，生产效率大大提高。尤其适用于大批量工件的加工。
2、电动刀架
采用蜗轮蜗杆传动，先进的三齿盘啮合锁紧工作原理，在数控系统管理下，自动转位换刀。刀架转位速度快，转位精度高，刀架重复精度≤0.005mm。用户可根据实际需要，可以配装四工位或六工位刀架。
3、自动变频调速
配备性能先进的交流变频器，在数控系统的管理下，实现无需停车，无需手工换档，即可进行不同切削速度的自动变换。使切削、钻、扩、铰孔等工序一次性完成加工。配备功能强大的交流变频主电机，速度输出更加均速，使用更加完美。
4、自动集中润油泵
采用自动集中润油泵可以做到集中自动润滑，能够定时、定量进行自动加油，确保各部件保持润滑良好，大大提高机床使用寿命。
5、精密滚珠丝杆付
传动效率高达85-95%，为传统丝杆的2-4倍。无间隙，无颤动，低速不爬行，有非常高的定位精度和重复定位精度。与进给电机直接连接，可靠性更高。 |
|
二、主要技术参数：
1、床身回转直径：340 mm
2、工作长度：500 mm
3、刀架上最大回转直径：180 mm
4、最大加工长度：350mm
5、主轴转速范围：50--2000r/min
6、主轴通孔：φ42
7、主轴功率：4Kw
8、主轴内孔锥度：MT6#
9、自动刀架工位数：4
10、控制系统配置：928TC
11、尾座套筒行程：110mm
12、尾座套筒锥度：MT4#
13、导轨硬度：HRC55
14、主电机功率：1.5KW
15、驱动电机：步进电机： X轴8N Z轴12N
16、快速移动速度：步进电机：X轴6m/min Z轴6m/min
17、外形尺寸：1650×950×1400mm
18、机床净重：1500KG |
|
|
|
|

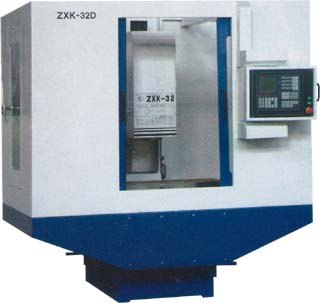

YY－ZXK32D 生产型数控钻铣床
|
|
|
本设备外形豪华气派，性能优越，全防护结构。适合实训基地学生实习和对外开工。
主要技术参数：
系统配置：928MA/DF3,928MA/DA98
980MC/DF3,980MC/DA98
工作台面规格：320×850
行程(X-Y-Z):520×300×300
主轴锥孔：MT4
主功率：1.5/2.2KW
主轴变速系统：265～1815手动6级变速 |
|
|
|
|
|
|
