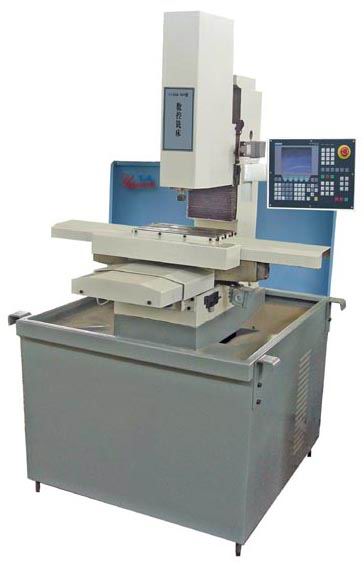

YYVM-160型数控铣床(教学/生产两用型)

一、机床的用途和特性
　　YYCK VM-160型数控铣床是一种经济型的小型立式数控铣床。铣床机械结构是在对同类机床充分了解的基础上进行的全新开放式设计。结构合理紧凑，操作方便灵活，使用安全，维护方便。
机床主轴传动采用变频无级调速，操作简便，三座标驱动采用先进的三相步进或数字式交流伺服电机及驱动系统，带动精密滚珠丝杆副移动座标，尺寸精确、稳定、加工快捷、高效。
机床控制系统可由用户自行选择数控系统，可完成数控编程、程序检验、参数设定、模拟仿真及动态跟踪显示。所有系统均有RS232接口，具有与计算机通讯的功能，并且提供CAD/CAM软件相配套使用。
　　本机床适用于小型零件复杂轮廓曲面的铣削加工，可完成平面、斜面、及三维空间型面的切削成型。除可满足一般有色金属加工或模具企业生产要求外，特别适用于高等工科院校、中专、技校的机械制造、机电一体化、模具等相关专业的综合实验、以及学生的金工实习、数控操作培训等、是数控教学培训及设计开发的理想设备。
　　1、主轴自动变频调速
　　配备性能先进的交流变频器，在数控系统的控制下，实现无级调速，对不材料进行不同切削的速度的自动转换。采用CAD/CAM软件对工序一次性完成加工，转速输出更加均速，加工工件更加完美。

　　2、集中润滑油泵
　　采用集中手动润滑油泵可以做到自动润滑，能够定时、定量进行加油，确保各部件运动平稳良好，大大提高机床精度和使用寿命。
　　3、精密滚珠丝杆副
　　机床采用高精度滚珠丝杆传动效率高达85-95%，为传传统丝杆的2-4倍。传动无间隙、无颤动、低速无爬行现象，机床具有定位精度及重复定位精度高等特点。丝杆与进给电机直接连接，可靠性高，机床精度有保证。
二、主要技术参数：

项　　　目	YYVM160
工作台面积	280×160mm
工作台最大负荷	40kg
T型槽数/槽尺寸	3×8mm
X/Y/Z三轴行程	250×160×180mm
主轴电机功率	0.55kw（变频电机）
主轴转速范围	100－3500rpm（无级变频调速）
刀柄型式	弹簧夹头ER16
刀具规格	Ф1~Ф10mm
最大移动速度（三轴）	步进2000mm/min；伺服5000mm/min
定位精度	±0.05mm
重复定位精度	±0.01mm
最小设定单位（三轴）	0.001mm
丝杆直径	20X4
机床重量	350kg
机床外形尺寸(长×宽×高)	930×880×1600 mm
数控系统：可选配法那科、SIEMENS802C、广数、华兴、华中等

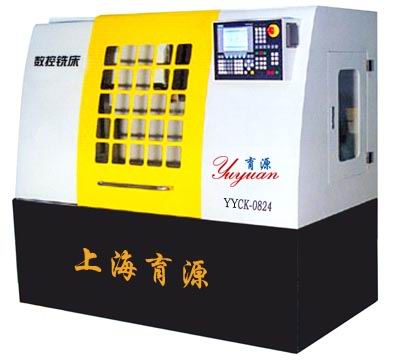

YYXK-0824型数控铣床(教学/生产两用型)

一、机床的用途和特性
　　YYXK-0824型数控铣床是一种经济型的数控铣床。铣床机械结构是在对国内同类机床充分了解的基础上进行的全新机电一体化设计。结构合理紧凑，操作方便灵活，使用安全，维护方便。
　　YYXK-0824型数控铣床主轴传动采用变频无级调速，操作简便，三座标驱动采用先进的数字式交流伺服电机及驱动系统，带动精密滚珠丝杆副移动座标，尺寸精确、稳定、加工快捷、高效。
　　YYXK-0824型数控铣床控制系统可由用户自行选择数控系统，可完成数控编程、程序检验、参数设定、模拟仿真及动态跟踪显示。所有系统均有RS232接口，具有与计算机通讯的功能，并且提供CAD/CAM软件相配套使用。
　　YYXK-0824型数控铣床适用于小型零件复杂轮廓曲面的铣削加工，可完成平面、斜面、及三维空间型面的切削成型。除可满足一般有色金属加工或模具企业生产要求外，特别适用于高等工科院校、中专、技校的机械制造、机电一体化、模具等相关专业的综合实验、以及学生的金工实习、数控操作培训等、是数控教学培训及设计开发的理想设备。

二、技术参数：

项　　　目	YYXK0824
工作台面积	400×240mm
工作台最大负荷	50kg
T型槽尺寸/间距/槽数	12×75/3
X/Y/Z三轴行程	400/200/250mm
主轴转速范围	100－5000（无级变频调速）
主轴孔锥度	7:24
主轴鼻面至工作台面距离	15-215mm
最大运动速度（三轴）	步进3000mm/min；伺服6000mm/min
定位精度	±0.015mm
主轴马达	0.55kw
最小设定单位（三轴）	0.001mm
重复定位精度	±0.01mm
机械外观尺寸	1600/1400/1800mm
机械重量	900kg
数控系统标准配置：华兴；可选配法那科、SIEMENS802C、广数、华兴、华中等
