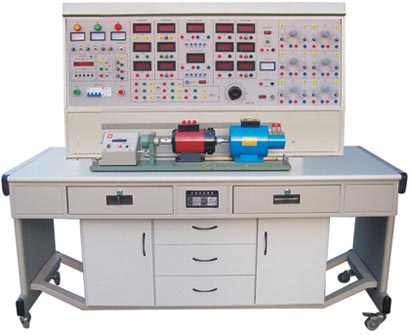

YYGS-740DY 电机与变压器综合实验装置

  本装置能满足《电机拖动与调速》《电机及拖动基础实验》《电机学》《电机与变压器》等课程大纲要求的实验。装置设计新颖、结构合理、外观豪华气魄,适合高等院校、中等专业学校、职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验设备。
一、产品特点
 1、综合性强:即能完成"电机拖动"实验又能完成单、三相变压器实验,还可扩展电气控制技术实验。
 2、整套性强:从仪器仪表、专用电源、电机及其它实验部件到实验连接线均配套齐全。
 3、电机导轨采用不锈钢制造,底板采用20mm厚轧钢板,电机运行噪音小,永不变形,保证了设备长期运行。
 4、用"校正直流测功机"测原动机输出功率,完全克服了以往"涡流测功机"死区大、误差大的缺点。配套的小型电机经过特殊设计,其特性和参数可模拟中小型电机,学生通过实验可加深对电机理论的理解。
 5、设有电压型和电流型漏电保护,相间、线间过载或短路由单片机全程监控自动保护功能。
 6、设有定时器兼报警记录仪,适应实验室的开放式教学,便于老师对实验的管理与考核。
二、技术性能
 1、输入电源:三相四线380V±10% 50Hz
 2、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃)
 3、装置容量:<1.5KVA
 4、重 量:300Kg
 5、外形尺寸:1600×750×1300(mm)
三、实验项目:
 (一)直流电机实验

 1、认识实验
 2、直流发电机
 3、直流并励电动机
 4、直流电动机启动:串电阻启动、降压启动
 5、直流电动机改变转向的方法
 6、直流电动机调速特性实验:改变电枢回路所串电阻、励磁回路所串电阻、降低电枢电压
 (二)单相变压器实验
 1、单相变压器变比K
 2、单相变压器空载实验,测取变压器空载数据IO、PO和UO。
 3、单相变压器短路实验,测取变压器短路数据UK、IK和RK。
 4、单相变压器负载实验,测取变压器负载数据UZ = f(IZ)。
 (三)三相变压器实验
 1、三相变压器绕组极性的测定
 2、三相变压器联结组别的测定
 (四)异步电动机实验
 1、三相绕线式异步电动机定子电阻的测试
 2、三相异步电动机空载实验:测取空载时电压U0,电流I0、三相功率P0,绘制空载特性曲线
 3、三相异步电动机短路实验:测取短路时电压UK,电流IK、功率PK,绘制短路特性曲线
 4、三相异步电动机参数的求取
 5、三相异步电动机在各种运行状态下的机械特性
四、装置的基本配备
 (一)实训屏(铁质双导亚光密纹喷塑,铝质面板)

 1、交流电源:提供三相0~450V可调交流电源,同时可得到单相0~250V可调的交流电源(配有一台三相同轴联动自耦调压器,功率1.5KVA)。可调交流电源输出处设有过流保护装置,当相间、线间过电流或直接短路均能告警并切断电源。配有三只指针式交流电压表,通过切换开关,可指示三相电网电压和三相调压输出电压,并有指示灯指示外部电源输入和工作电源输出。
 2、高压直流电源:提供220V(0.5A)励磁电源及0~250V(2A)连续可调稳压电枢电源。并有数显电压表指示。
 3、定时器兼报警记录仪:具有设定时间、定时报警、切断电源及记录各种告警次数功能。
 4、测量仪表
 (1)直流数显电流表三只:量程2000mA,0.5级
 (2)直流数显电压表三只:量程300V,0.5级
 (3)交流数显电流表三只:量程3A,0.5级
 (4)交流数显电压表三只:量程500V,0.5级
 (5)智能型功率、功率因数表二只:由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路,同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A,能自动判别负载性质(感性显示"L",容性显示"C",纯电阻不显示),并可存储15组测量数据,供随时查阅。
 5、三相转换开关二组,单相转换开关一组
 6、三相可调电阻器(三组90Ω×2/1.3A)
 7、三相可调电阻器(三组900Ω×2/0.41A)
 (二)器材配备
 1、单相变压器三只,原边220V/0.35A,副边55V/1.4A
 2、直流并(他)励电动机 1台
 3、校正直流测功机 1台
 4、绕线机交流异步电动机 1台
 5、不锈钢电机导轨:光码盘测速系统及数显转速表,不锈钢导轨平整度好、无应力变形、加工精细、同心度与互换性好、电机运行噪音小。
 6、灯箱负载
 7、安全导线:采用高可靠护套结构手枪插连接法,具有柔软、耐压高、强度大、防硬化、韧性好等优点。
 (三)实验桌
  实验桌主体为双层铁质亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,造型美观大方。
