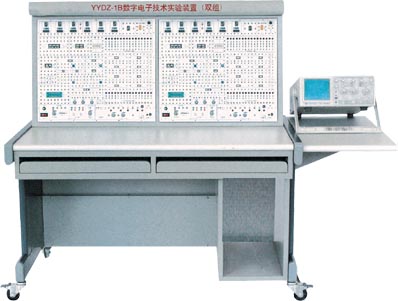

YYDZ-1B数字电子技术实验装置（双组）
|
一、概述
YYDZ-1B型数字电子技术实验装置，是依据目前我国"模拟电子技术"、"数字电子技术"、"EDA技术及其应用"教学实验大纲的要求，及各高等院校对该教学实验设备的需求和建议，由本公司开发的新一代实验装置。
本装置能对上述课程的全部实验项目和课程设计进行实验操作，完全符合实验教学大纲的要求，同时为高层次的数字系统的设计开发实验及教师、研究生开发新实验和进行科学研究提供良好的工作条件。
本装置特别适用于现有院校"模电"、"数电"实验室的更新改造；为职业学院、中专、职校等新建或扩建实验室，迅速开设实验课提供了理想的实验设备。
二、特点：
1、通用性强 本装置综合了目前国内各类学校电子类课程的实验内容，故能满足各类学校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整。
2、配套性强 从仪器仪表、专用电源到实验连接专用导线等均配套齐全，其性能、精度及规格均密切结合实验的需要进行配套。
3、可靠性强 设有大量可靠的镀银长紫铜管，用作插电阻、电容、电位器、三极管和稳压块等，实验时接触可靠；可靠的圆脚集成块插座和紫铜管插座等均与防转插座内部连好，实验导线采用弹性直插导线，接触性能良好。
4、直观性强 面板示意、图线分明；面板布置合理，查线方便，学生可独立操作实验，有利于提高学生实际动手能力。
三、功能：
本装置能提供实验所需的直流电源、交流电源、信号源（示波器自备）。
本装置能对"模拟电子技术"、"数字电子技术"、"EDA技术及其应用"的教学实验和课程设计进行实验操作，同时能满足有关科研需求。
四、技术性能：
1、输入电源：单相三线220V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜200VA
4、外形尺寸：155×80×123cm3
五、基本实验项目：
本装置提供模电、数电实验指导书，具有相当的深度和广度，各级各类学校可根据自己教学的需要进行选择，还可以结合自己的需要进行改写、扩充及开发其它新的实验项目。
数字电路实验
1.晶体管开关特性、限幅器与钳位器
2.TTL集成逻辑门的逻辑功能与参数测试
3.CMOS集成逻辑门的逻辑功能与参数测试
4.集成逻辑电路的连接和驱动
5.组合逻辑电路的设计与测试
6.译码器及其应用
7.数据选择器及其应用
8.触发器及其应用
9.计数器及其应用
10.移位寄存器及其应用
11.脉冲分配器及其应用
12.使用门电路产生脉冲信号自激多谐振荡器
13.单稳态触发器与施密特触发器脉冲延时与波形整形电路
14.555时基电路及其应用
15.D/A、A/D转换器
16.智力竞赛抢答装置综合性实验
17.电子秒表综合性实验
18.三位半直流数字电压表综合性实验
19.数字频率计综合性实验
20.拔河游戏机趣味性、综合性实验
21.随机存取存储器2114A及其应用综合性实验
22.在系统可编程数字器件设计实验（配Lattice公司4128V下载板）
六、装置的配备
本装置主要由实验控制屏和实验桌两部分组成。
本装置主要由两大部分组成,一部分为数电实验功能板,另一部分模电实验功能板,主要功能组成如下:
（一）数电实验功能板:
直流稳压电源压电源:±5V/1A两路;0.0～18V/0.75A连续可调两路(通过适当的连接,可得到0～±18V及0～36V连续可调电源),+5V电源还设有短路报警、指示功能，以上电源均有短路软截止自动恢复保护功能。脉冲信号源：计数脉冲源0.5Hz～300kHz分档连续可调；输出四路BCD码基频、二十分频、四分频、八分频，基频输出频率分1Hz、1kHz、20kHz三档粗调，每档附近又可进行细调；正负各两路输出的单次脉冲源。
提供五功能逻辑笔、LED发光二极管报警指示灯电路、共阴数码管一只、蜂鸣器报警指示、十六位开关电平输出、十六位逻辑电平输入指示、十六进制译码显示器(六位）、拨码盘、复位按钮、杨声器、音乐片及电位器等。还设有高可靠圆脚集成块插座（40P2只、28P1只、24P1只、16P5只、14P6只、8P2只）及镀银长紫铜管等，供插各种集成块及器件等。
数电实验功能板设有可装、卸固定线路实验小板的插座四只，可选购数字EDA下载板。
（二）模电实验功能板：
直流稳压电源：±5V/1A两路，0.0～18V/0.75A连续可调两路(通过适当的连接，可得到0～±18V及0～36V连续可调电源），?V电源还设有短路报警、指示功能，每路电源均有短路软截止自动恢复保护功能。
直流信号源：-5V～±5V连续可调电路。
交流电源：0V、6V、10V、14V抽头电源一路，中心抽头17V电源两路，每路电源均有短路保护自动恢复功能。控制屏左右两侧设有220V单相三芯插座若干个。
函数信号发生器:本信号发生器是由单片集成函数信号发生器及外围电路,数字电压指示及功率放大电路等组合而成。其输出频率范围为2Hz～2MHz，输出幅度峰峰值换选择，输出频率分七个频段选择，还设有三位LED数码管显示其输出幅度（峰一峰值）。输出衰减分0dB、20dB、40dB、60dB四档，由两个"衰减"按键选择。
六位数显频率计：本频率计的测量范围为1Hz至10MHz，有六位共阴极LED数码管显示，闸门时基1S，灵敏度35mV(1-500kHz)//100mV(500kHz-10MHz)；测频精度为万分之二（10MHz）。将频率计开关（内测/外测）置于"内测"，即可测量"函数信号发生器"本身的信号输出频率。将开关置于"外测"，则频率计显示由"输入"插口输入的被测信号的频率。
直流数字电压表：分200mV、2V、20V、200V四档，直键开关切换，三位半数显，输入阻抗10MΩ，精度0.5级。
直流数字毫安表：分2mA、20 mA、200 mA三档，直键开关切换，三位半数显，精度0.5级。
设有1 mA/100Ω镜面指针式精密直流毫安表、继电器、杨声器、峰鸣器、振荡线圈、可控硅、12V信号灯、功率电阻、桥堆、三极管、集成稳压块、电容、三极管、按钮及电位器等。
模电实验功能板设有可装、卸固定线路实验小板的插座四只，配有共射极单管放大器/负反馈放大器实验板、射极跟随器实验板、RC正弦波振荡器实验板、差动放大器实验板及OTL功率放大器实验板共五块，可采用固定线路及分立元件灵活组合进行实验。另外，还可选购模拟EDA下载板。
实验连接点、测试点采用高可靠自锁紧防转叠插座及测试弯针，设有高可靠圆脚集成块插座（40P1只、14P1只、8P2只）及镀银长紫铜管等，供插各种集成块、三极管、电容及电阻等器件，接触性能良好，实验可靠。
实验功能板采用2mm厚的敷铜板制成，正面印有元器件图形符号、字符及连线，反面是相应连线并焊好相应器件。
本装置设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。 |
|
|
| |
|
| |
|
|
