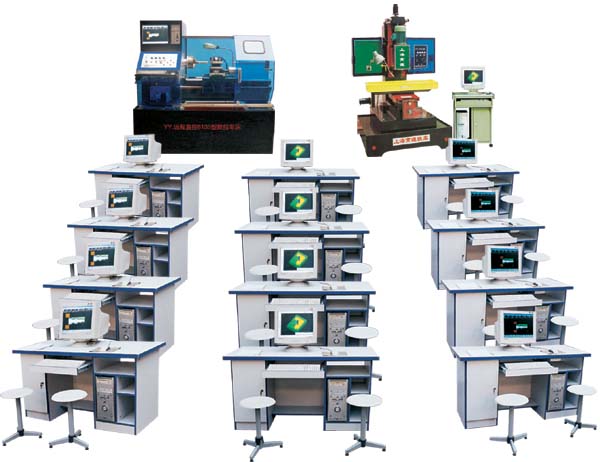

YY.CNC.6135-A型数控车床主要用途和适用范围
　　1、YY.CNC.6135-A型数控车床是设计精巧的经济型教学数控车床，配备高可靠性的数控系统，键盘、鼠标的布局设置美观实用。根据人体工程学原理，采用机电一体化方式设计，造型美观，操作简便，效率高，可以完成端面、外圆、内孔、球面、锥面等母线为二次曲线的各种回转体的车削加工，同时能完成普通细牙螺纹的车削。所以它特别适合于教学事业。
　　2、本机床纵向、横向走刀均采用高精度丝杆和螺杆，混合式步进电机驱动，定位精度高，转矩大，主轴采用进口变频调速器，可实现无级调速。机床采用4工位自动转位刀架，适用于加工形状复杂的零件。
　　3、YY.CNC.6135-A型数控车床加工的主要对象有：硬质工程塑料、纯塑料、木制品等。
　　4、该机床与编程仿真软件配合，特别适合于高等院校，中等专业学校及各级职业技术学校的机电一体化实验室装备，进行数控机床编程，数控原理CAD/CAM等专业课程的数控实验与培训。

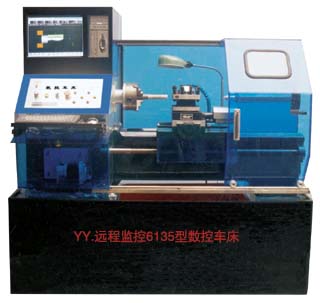

一、机床整体外形图：

二、控制系统特点：
　　本控制系统以标准的X86兼容构架为硬件平台，以DOS或Windows系列操作系统为软件平台，具有丰富的软件基础和充分的升级潜力。操作简单，工作可靠，性能优良。
　　全中文菜单式控制界面(见下图)，适合中国国情。可以减轻培训难度，缩短人员培训时间，降低培训成本。
　　兼容FANUC及国内外多种数控系统的控制程序格式。并可直接接收MASTERCAM、等CAD/CAM软件生成的控制程序。
　　具有图形跟踪能力的窗口编程功能，可使用户在编程的同时观察到程序路径。在程序编制结束后还可以使用"快速图形仿真"功能验证刀具运行轨迹。
　　支持多种程序传送方式，包括传统的RS232串行接口，磁盘驱动器软盘拷贝或使用网络方式使用TCP/IP协议高速传输。
三、数控系统主要功能：
　● 控制轴数：二轴+主轴变频控制。
　● 15"彩色液晶屏显示，中文全屏幕菜单。
　● 脉冲当量：X：0.005----Z：0.01mm
　● 编程范围：-9999.999～+9999.999mm
　● 快进速度：1500m/min
　● 程序容量：XB取决于实际的硬盘容量或DOM模块容量
　● 插补：直线，圆弧，螺纹。
　● 程序管理功能：编辑标准ISO代码，G、M、S、F、T，输入/输出，更名，删除等。
　● 操作功能：自动、手动、点动、MDI、回参考点，单 段，坐标及间补记忆，
　● 参数：刀具参数，间隙补偿，系统参数，刀具半径长度补偿，刀偏补偿。
　● 图形：在XOZ平面内显示基本符合制图标准的切削过程校对编程程序是否正确，然后进行加工。
　● 输入/输出：①主轴：0---+10V模拟量。
　　　　　　　　②串行口：RS232C异步串行口或用TCP/IP协议高速传输也可用软盘拷贝
　　　　　　　　③主轴编码器：全光隔及四倍频处理。
四、YY.CNC.6135-A型数控机床规格：

项 目	数 控 系 统
控制轴数	三轴+主轴变频控制
联动轴数	三轴（任意）
编程方式	G、M、F、S、T（ISO代码）键盘/串行录入、
参数设置	刀具参数、间隙补偿，加工起始点记忆及断电恢复
步进电机控制方式	四轴方向及脉冲信号或正反转脉冲输出
主轴	0－+10V模拟量及正反转触点
操作方式	自动、手动、步进、MDI、单段/连续、暂停、
通讯	RS232接口或软盘拷贝或TCP/IP
最大编程尺寸	+9999.999mm
插补方式	直线、圆弧、螺旋线
零件程序存储容量	XB取决于实际的硬盘容量或DOM模块容量
脉冲当量	0.000001－10mm(任意调节)

YY.CNC.6135-A型数控车床配置清单:

序号	名　称	数量	备　　注
1	YY.CNC.6135车床整机	1	塑料机架、透明有机玻璃外壳等组成
2	控制计算机	1	基本配置：WINDOWS98操作系统、CPU、内存B、硬盘、键盘、鼠标、光驱
3	显示器	1	三星
4	YY、PC接口卡	1	使用大规模可编程逻辑阵列（CPLD）芯片作为接口核心，使用标准的计算机并行接口
5	数控控制电路	1	安放在电器箱内
6	三相异步电动机(0.75Kw)	1	驱动主轴
7	步进电机	2	控制X轴和Z轴
8	编码器	1	车螺纹专用
9	接近开关	6	限位、机床回零
10	变频器(0.75Kw)	1	控制主轴无级调速
11	步进驱动器	2	控制步进电机的快慢速各正反转
12	自动刀架	1	四工位
13	风冷却泵	1
14	照明灯	1
15	冷却管	1
16	CAD/CAM软件	1	计算机绘图与自动编程功能

---

YY.CNC.XK125-A型数控铣床主要用途和适用范围:
　　1、YY.CNC.XK125-A型数控铣床是设计精巧的经济型教学数控铣床，配备高可靠性的YY数控系统。根据人体工程学原理，采用机电一体化方式设计，造型美观，操作简便，效率高，可以完成平面、键槽、圆弧、球面、斜面等各种工件。所以它特别适合于教学事业。
　　2、本机床Z向、Y向、X向进给丝杆均采用金属丝杆和铸铁螺母配合，混合式步进电机驱动，定位精度高，转矩大，主轴采用进口变频调速器，可实现无级调速。
　　3、YY.CNC.XK125-A型数控铣床加工的主要对象有：硬质工程塑料、纯塑料、石蜡制品等。
　　4、该机床与编程模拟器配合，特别适合于高等院校，中等专业学校及各级职业技术学校的机电一体化实验室装备，进行数控机床编程，数控原理CAD/CAM等专业课程的数控实验与培训。

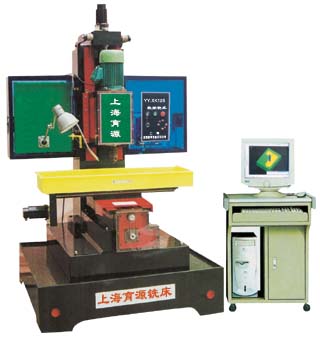

一、铣床整体外形图：

二、控制系统特点：
　　本控制系统以标准的X86兼容构架为硬件平台，以DOS或Windows系列操作系统为软件平台，具有丰富的软件基础和充分的升级潜力。操作简单，工作可靠，性能优良。本系统可实现纳米插补、高速进给及高速插补。
全中文菜单式控制界面，适合中国国情。可以减小培训难度，缩短人员培训时间，降低培训成本。
兼容FANUC等国内外多种数控系统的控制程序格式。并可直接接收MASTERCAM、Cimatron、Pro/E、UG等CAD/CAM软件生成的控制程序。
　　具有图形跟踪能力的窗口编程功能，可使用户在编程的同时观察到程序路径。在程序编制结束后还可以使用"快速图形仿真"功能验证刀具运行轨迹。
　　支持多种程序传送方式，包括传统的RS232串行接口，磁盘驱动器软盘拷贝或使用网络方式使用TCP/IP协议高速传输。
三、机床用途：
　　1、该机床可以装备高等学校、中等专业学校及各级职业技术学校的机电一体化实验室设备。
　　2、该机床可以用于数控机床、数控编程、数控原理、以CAD/CAM等专业课程的教学与培训。
四、数控系统主要功能：

项  目	21MK（6″液晶界面）
控制轴数	三轴+主轴变频控制
联动轴数	三轴（任意）
编程方式	G、M、F、S、T（ISO代码） 键盘/串行录入、后台编辑
刀具补偿	刀具半径及长度补偿
参数设置	刀具参数、间隙补偿，加工起始点记忆及断电恢复
步进电机控制方式	四轴方向及脉冲信号或正反转脉冲输出
主轴	0— +5V模拟量及正反转触点
操作方式	自动、手动、步进、MDI、单段/连续、暂停、DNC
参考点	自动/手动返回
串行通讯	RS232接口、CAD/CAM联网加工
最大编程尺寸	+9999.999mm
插补方式	直线、圆弧、螺旋线
零件程序存储容量	56K（约3000段程序）
脉冲当量	0.1mm

机床性能特点：

主轴钻夹头装夹范围	1—20mm
主轴转速范围	200—2000rpm
主电动机功率	1.5kw
工作台面积（长×宽）	840mm×250mm
工作台三向行程（X、Y、Z）	450×250×250mm
快速定位速度	500—1500mm/min（可调）
最小设定单位	0.005mm
铣削进给速度范围（三向）	(50—1500) mm/min
T型槽数及宽度	3×16mm
机床外形尺寸：长×宽×高	1300×100×2100mm
机床重量	450kg

YY.CNC.XK125-A型数控铣床配置清单

序号	名　称	数量	备　　注
1	YY.CNC.XK125-A铣床整车	1	塑料机架、透明有机玻璃外壳等组成
2	控制计算机	1	基本配置：CPU、内存B、硬盘、键盘、鼠标、光驱
3	显示器	1	三星
4	YY、PC接口卡	1	使用大规模可编程逻辑阵列（CPLD）芯片作为接口核心，使用标准的计算机并行接口
	计算机桌	1	安放计算机和显示器
5	数控控制电路	1	安放在电器箱内
6	三相异步电动机(1.5Kw)	1	驱动主轴
7	步进电机	3	控制X轴和Z轴
8	接近开关		限位、机床回零
9	变频器(1.5Kw)	9	控制主轴无级调速
10	步进驱动器	1	控制步进电机的快慢速各正反转
11	风冷却泵	3	四工位
12	风冷却泵	1
13	照明灯	1
14	冷却管	1
15	CAD/CAM软件	1	计算机绘图与自动编程功能
