一、概述
　　本冰箱的制冷系统、电气控制系统、故障设置系统于一体，直观展示了本冰箱的系统结构、制冷原理。可清楚的看到制冷循环系统结构及主要部件的实物，系统配置有交流电压表、温度表、真空高低压表、信号指示灯，使整个冰箱系统的实时工作一目了然。适用于技能鉴定、考核工作、高职院校、职业学校的制冷技术、家用制冷设备原理与维修和制冷设备维修工等教学实训。

　　　　

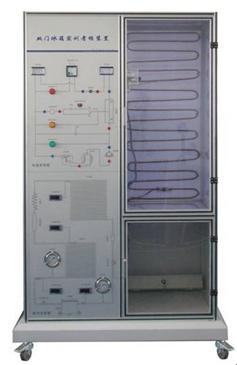

　　　YYHA-FR002型双门冰箱实训考核装置

二、功能简介
　　*电冰箱制冷原理
　　*电冰箱制冷系统维修
　　*电冰箱电气技术实训
　　*电冰箱元器件的检测与判别好坏
　　*电冰箱制冷循环系统流程
　　*电冰箱高低压检测
　　*电冰箱各个系统温度检测
三、技术性能
　　工作电源：单相AV220±5% 50HZ
　　安全保护：漏电保护（动作电流≤30MA），过电流保护，熔断器保护
　　额定功率：＜0.5KW
　　外型尺寸：1000×500×1700mm
