一、概述：

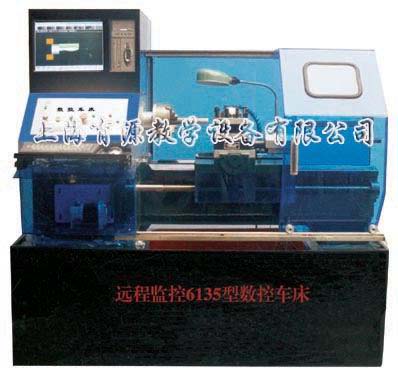

YY.CNC.6135-A型数控车床是设计精巧的经济型教学数控车床，配备高可靠性的数控系统，键盘、鼠标的布局设置美观实用。根据人体工程学原理，采用机电一体化方式设计，造型美观，操作简便，效率高，可以完成端面、外圆、内孔、球面、锥面等母线为二次曲线的各种回转体的车削加工，同时能完成普通细牙螺纹的车削。所以它特别适合于教学事业。
该机床与编程仿真软件配合，特别适合于高等院校，中等专业学校及各级职业技术学校的机电一体化实验室装备，进行数控机床编程，数控原理CAD/CAM等专业课程的数控实验与培训。
本机床能够对塑料、有机玻璃、木制品等材料进行各种直线、圆锥面、圆弧、螺纹等工件的切削加工。
二、控制系统配置
计算机（WINDOWS操作平台）、15"液晶显示器、超薄键盘、光电鼠标等组成。
三、控制系统特点：
1、本控制系统以标准的X86兼容构架为硬件平台，以DOWS或WINDOWS系列操作系统为软件平台，具有丰富的软件基础和充分的升级潜力。操作简单，工作可靠，性能优良。
2、全中文菜单式控制界面，适合中国国情。可以减轻培训难度，缩短人员培训时间，降低培训成本。
3、兼容FANUC及国内外多种数控系统的控制程序格式。并可直接接收MASTERCAM、CIMATRON、PRO/E、UG等CAD/CAM软件生成的控制程序。
4、具有图形跟踪能力的窗口编程功能，可使用户在编程的同时观察到程序路径。在程序编制结束后还可以使用"快速图形仿真"功能验证刀具运行轨迹。
5、支持多种程序传送方式，包括传统的RS232串行接口，磁盘驱动器软盘拷贝或使用网络方式使用TCP/IP协议调整传输。
四、数控系统主要功能：
● 控制轴数：二轴+主轴变频控制。
● 15"彩色液晶屏显示，中文全屏幕菜单。
● 脉冲当量：X：0.005----Z：0.01mm
● 编程范围：-9999.999～+9999.999mm
● 快进速度：1500m/min
● 程序容量：XB取决于实际的硬盘容量或DOM模块容量
● 插补：直线，圆弧，螺纹。
● 程序管理功能：编辑标准ISO代码，G、M、S、F、T，输入/输出，更名，删除等。
● 操作功能：自动、手动、点动、MDI、回参考点，单 段，坐标及间补记忆，
● 参数：刀具参数，间隙补偿，系统参数，刀具半径长度补偿，刀偏补偿。
● 图形：在XOZ平面内显示基本符合制图标准的切削过程校对编程程序是否正确，然后进行加工。
● 输入/输出：①主轴：0---+10V模拟量。②串行口：RS232C异步串行口或用TCP/IP协议高速传输也可用软盘拷贝③主轴编码器：全光隔及四倍频处理。
五、机床特点：
1、本机床纵向、横向走刀均采用高精度丝杆和螺杆，混合式步进电机驱动，定位精度高，转矩大，主轴采用进口变频调速器，可实现无级调速。机床采用4工位自动转位刀
架，适用于加工形状复杂的零件。
2、主轴采用进口变频调速器，可实现无级调整。
3、YY.CNC.6135-A型数控车床加工的主要对象有：硬质工程塑料、纯塑料、木制品等。
4、车削塑料制品，采用空气（风）冷却，不污染环境，使教室更加清洁卫生。
5、可用CAD/CAM软件进行绘图、自动编程生成G代码加工。
六、YY.CNC.6135-A型数控车床配置清单:
|
序号
|
名 称
|
数量
|
单位
|
备 注
|
|
1
|
YY.CNC.6135车床整机
|
台
|
1
|
塑料机架、透明有机玻璃外壳等组成 |
|
2
|
控制计算机
|
台
|
1
|
CPU 2.3 、时尚粉烤机箱、内存1GM、硬盘80G、超薄键盘、3D鼠标、52倍速CD－ROM等 |
|
3
|
显示器
|
台
|
1
|
三星15"液晶显示器 |
|
4
|
YY、PC接口卡
|
张
|
1
|
使用大规模可编程逻辑阵列（CPLD）芯片作为接口核心，使用标准的计算机并行接口 |
|
5
|
数控控制电路
|
套
|
1
|
安放在电器箱内 |
|
5
|
三相异步电动机(0.75Kw)
|
台
|
1
|
驱动主轴 |
|
7
|
步进电机
|
台
|
2
|
控制X轴和Z轴 |
|
8
|
编码器
|
台
|
1
|
车螺纹专用 |
|
9
|
接近开关
|
个
|
6
|
限位、机床回零 |
|
10
|
变频器(0.75Kw)
|
台
|
1
|
控制主轴无级调速 |
|
11
|
步进驱动器
|
台
|
2
|
控制步进电机的快慢速各正反转 |
|
12
|
自动刀架
|
1
|
1
|
四工位 |
|
13
|
风冷却泵
|
台
|
1
|
|
|
14
|
照明灯
|
只
|
1
|
|
|
15
|
冷却管
|
只
|
1
|
|
|
16
|
CAD/CAM软件
|
套
|
1
|
计算机绘图与自动编程功能 |
 |
七、数控车床的技术参数：
|
三爪卡盘
|
Φ160mm
|
|
床身上最大回转直径
|
Φ350mm
|
|
最大工件长度
|
400mm
|
|
电动刀架
|
四工位
|
|
主轴孔径
|
Φ40mm
|
|
主轴转速、无级变速
|
200------2000rpm
|
|
进给量范围
|
18-----1500mm/min
|
|
最小设定单位、纵向
|
0.01mm
|
|
最小设定单位、横向
|
0.005mm
|
|
数据格式执行标准
|
ISO
|
|
程序输入方式
|
MDI手动数据方式
|
|
程序存储量
|
XB取决于实际的硬盘容量
|
|
主电机功率
|
0.75kw
|
|
机床外型尺寸
（长×宽×高）
|
1670×810×1500mm
|
|
机床重量
|
350kg
|
|
八、YY.CNC.6135-A型数控车床结构：
1、床身
床身是用高硬度工程塑料精制而成，它有两个组合面和牢固的横向十字筋组成，床身震动低，比较硬。两个精密注塑的V型导轨是通过精密磨削加工的，拖板和尾架各用一个精密导轨。
2、床头箱
床头箱是由高硬度、彩色透明有机玻璃精制布成，用六颗螺钉固定在床身上。在床头箱内，主轴是安装在两个向心滚珠轴上，主轴内有一个Φ40mm的孔，主轴头部有一个法兰盘和三爪卡盘。
3、移置床鞍（大拖板）
大拖板是用高硬度工程塑料精制而成，滑动部分采用光滑磨削，它与床身三角筋之间的配合无间隙，下部的滑动部分能够简单而又方便地调整。横拖板安装在大拖板上，用铸铁材料加工而成，能够在大拖板上滑动，并用燕尾槽配合。
4、尾架
尾架通过旋紧底板吊紧螺钉锁紧在床身三角筋上，尾架内有一个带有莫氏3号锥度孔，旋转安装在尾架未端的手轮，尾架套筒就能移动。尾架套筒在行程范围内的任何位置，锁紧手柄能将其锁紧。旋转尾架体每一边的偏置螺钉，可以实现尾架侧母线的调整。
5、传动和电气设备
主传动是用安装在车床床头箱内的三相异步电机的旋转，通过三角皮带轮带动主轴旋转。从皮带轮端看，主电机顺时针通过三角皮带轮带动主轴旋转。从皮带轮端看，主电机顺时针方向旋转（既从尾架端部来看，主轴旋转必须是逆时针方向）。当电机反转时，变换一下三相线中的任意二根既可。电气设备安装在主轴箱与床头箱后面，通过一个隔离的绝缘体来供电。根据电动机的电压、功率、频率，正确安装在动力源上。
|
|

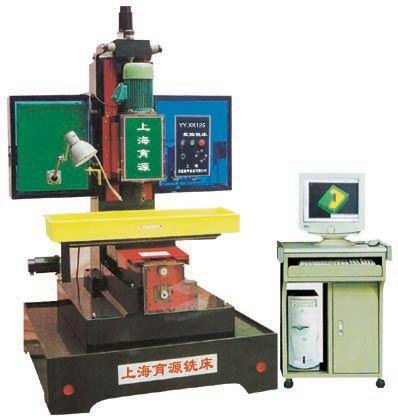

YY.CNC.XK125-A型数控铣床
|
一、概述：
YY.CNC.XK125-A型数控铣床，是新一代教学数控模拟铣床，配备了高可靠性的数控系统。控制系统与机床采用独立分体式控制。该机床能实现三坐标联动，完成对塑料、有机玻璃制品的铣、钻、铰等基本切削运动，并能加工形状复杂的三维零件。该机床用于各学校对数控机床、数控编程、数控原理、以CAD/CAM等专业课程的教学与培训。
二、控制系统配置：
计算机（WINDOWS操作平台）、15"液晶显示器、超薄键盘、光电鼠标等组成。
三、控制系统特点：
本控制系统以标准的X86兼容构架为硬件平台，以DOS或Windows系列操作系统为
软件平台，具有丰富的软件基础和充分的升级潜力。操作简单，工作可靠，性能优良。本系统可实现纳米插补、高速进给及高速插补。
全中文菜单式控制界面，适合中国国情。可以减小培训难度，缩短人员培训时间，降低培训成本。 兼容FANUC等国内外多种数控系统的控制程序格式。并可直接接收MASTERCAM、Cimatron、Pro/E、UG等CAD/CAM软件生成的控制程序。
具有图形跟踪能力的窗口编程功能，可使用户在编程的同时观察到程序路径。在程序编制结束后还可以使用"快速图形仿真"功能验证刀具运行轨迹。
支持多种程序传送方式，包括传统的RS232串行接口，磁盘驱动器软盘拷贝或使用网络方式使用TCP/IP协议高速传输。
四、数控系统主要功能：
● 控制轴数：三轴+主轴变频控制
● 联动轴数：三轴（任意）
● 编程方式：G、M、F、S、T（ISO代码）键盘/串行录入、
● 参数设置：刀具参数、间隙补偿，加工起始点记忆及断电恢复
● 步进电机控制方式：四轴方向及脉冲信号或正反转脉冲输出
● 主轴：0－+10V模拟量及正反转触点
● 操作方式：自动、手动、步进、MDI、单段/连续、暂停、
● 通讯：RS232接口或软盘拷贝或TCP/IP
● 最大编程尺寸：+9999.999mm
● 插补方式：直线、圆弧、螺旋线
● 零件程序存储容量：XB取决于实际的硬盘容量或DOM模块容量
● 脉冲当量：0.000001－10mm(任意调节)
五、YY.CNC.XK125-A型数控铣床配置清单
|
项 目
|
数 控 系 统
|
|
控制轴数
|
三轴+主轴变频控制 |
|
联动轴数
|
三轴（任意） |
|
编程方式
|
G、M、F、S、T（ISO代码）键盘/串行录入、 |
|
参数设置
|
刀具参数、间隙补偿，加工起始点记忆及断电恢复 |
|
步进电机控制方式
|
四轴方向及脉冲信号或正反转脉冲输出 |
|
主轴
|
0－+10V模拟量及正反转触点 |
|
操作方式
|
自动、手动、步进、MDI、单段/连续、暂停、 |
|
通讯
|
RS232接口或软盘拷贝或TCP/IP |
|
最大编程尺寸
|
+9999.999mm |
|
插补方式
|
直线、圆弧、螺旋线 |
|
零件程序存储容量
|
XB取决于实际的硬盘容量或DOM模块容量 |
|
脉冲当量
|
0.000001－10mm(任意调节) |
六、YY.CNC.XK125-A型数控铣床主要技术参数：
|
主轴钻夹头装夹范围
|
1－20mm
|
|
主轴转速范围
|
100－2500rpm
|
|
主电动机功率
|
1.5kw
|
|
工作台面积（长X宽）
|
840mmX250mm
|
|
工作台三向行程（X、Y、Z）
|
450X250X250mm
|
|
快速定位速度
|
500－1500mm/min（可调）
|
|
最小设定单位
|
0.005mm
|
|
铣削进给速度范围（三向）
|
（50－1000）mm/min
|
|
T型槽数及宽度
|
3X16mm
|
|
机床外形尺寸：长X宽X高
|
1300x1200x2100mm
|
|
重量
|
450kg左右
|
七、YY.CNC.XK125-A型数控铣床结构：
1、垂直床身(Z轴导轨)
床身是用高硬度工程塑料精制而成，它有两个组合面和牢固的横向十字筋组成，床身震动低，比较硬。主轴箱在前面的方形导轨上来回移动。主轴箱的滑动板上有两颗调节螺丝。用来调节它与方形导轨的间隙
。床身内空，有平衡重锤和电线穿过。 |
|
2、X轴工作台
工作台是由高硬度、彩色透明有机玻璃精制布成，有三条T形槽，可用来装夹螺丝。在工作台下面装有丝杆，它由左面的步进电机带动。它与底盘用燕尾槽配合。
3、Y轴
Y轴床身是用高硬度工程塑料精制而成，滑动部分采用光滑磨削，它的配合无间隙，下部的滑动部分有两块压板用螺丝旋紧在床身上。能够简单而又方便地调整。
4、传动和电气设备
主轴旋转是用安装在主轴箱上的三相异步电机带动，通过变频器带动主轴无级变速。当电机反转时，变换一下三相线中的任意二根既可。电气设备安装在垂直床身的两侧面，通过一个隔离的绝缘体来供电。根据电动机的电压、功率、频率，正确安装在动力源上。
|
|
| |
|
| |
|
|
